Оборудование, представленное в этом разделе позволяет выполнять резку и сварку следующих соединений

Оборудование (установки) для автоматической сварки седловидных соединений

Компания BUGO-S (Cypress Welding Equipment) выпускает автоматическое оборудование для сварки седловидных соединений, которое, в частности, может использоваться для приварки патрубков диаметром от 25 до 1270 мм высотой до 853 мм к цилиндрическим конструкциям (обечайкам, трубам большого диаметра), а также к элептическим крышкам (заглушкам).

При этом сварка может осуществляться в защитных газах с использованием сплошной или порошковой проволоки или под флюсом.


При сварке в защитных газах воможна установка колебательной системы для горелки (осциллятор).

Оборудование может устанавливаться на горизонтальной направляющей и использоваться для сварки (например, спринклерных или дренчерных систем пожаротушения).

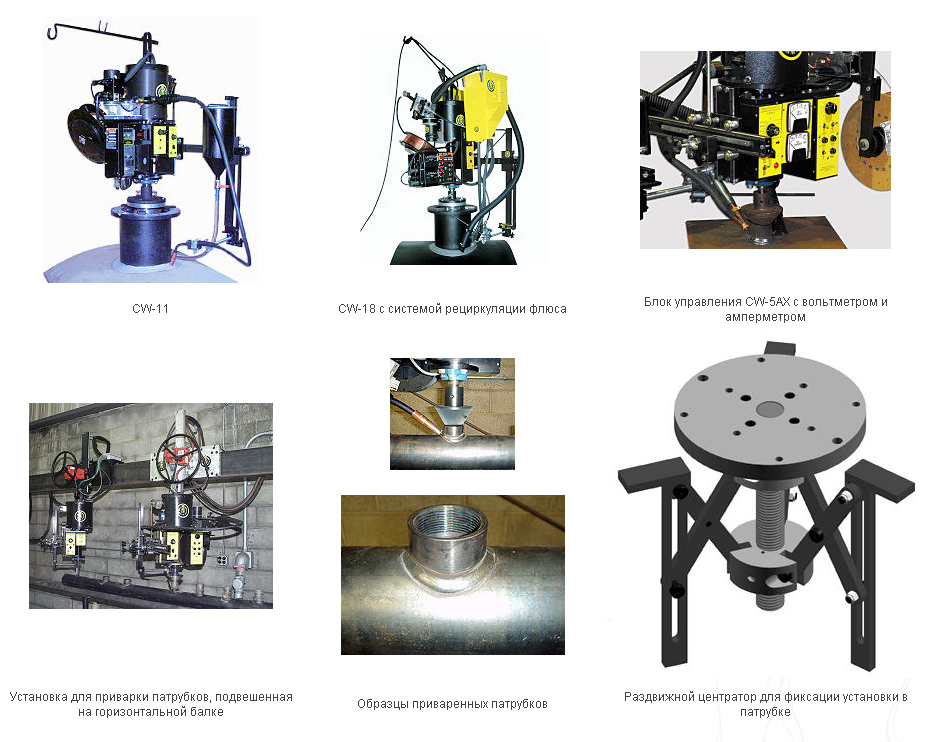

CW-5 (CWO-1500) разработана для однопроходной или многопроходной приварки муфт и патрубков к трубам и резервуарам. Используется для MIG-сварки и сварки порошковой проволокой. Установка имеет подающий механизм, привод вращения, устройство вертикального и горизонтального автоматического перемещения сварочной горелки, а также крестообразный суппорт для горизонтального и вертикального позиционирования горелки, держатель кассеты для проволоки на 14 кг. На пульте дистанционного управления имеется цифровой индикатор скорости вращения, регуляторы скорости подачи проволоки, продувки защитным газом до и после сварки. Имеется возможность настройки заварки кратера, перехлёста сварного шва, переключения направления подачи прволоки.

Возможно как ручное, так и автоматическое управление. При ручном управлении необходимо тщательно следить за всеми параметрами работы установки. В автоматическом режиме, нажатием одной кнопки начинается процесс сварки, установка точно подходит к месту работы, сваривает и осуществляет перехлёст сварного шва, затем отключает источник питания и возвращается в исходное положение.

CW-5 (CWE-1500) аналогична модели CWO-1500, но органы управления вынесены на дистанционный пульт.

CW-5AX (CWO-1560) разработана для однопроходной или многопроходной приварки муфт и патрубков к трубам и резервуарам. Используется для MIG-сварки, сварки порошковой проволокой и сварки под флюсом. CW-5AX имеет те же характеристики, что и CW-5. Органы управления расположены на самой установке. Установка дополнительно оснащена вольтметром и амперметром, Имеется также регулятор угла наклона сварочной горелки и бункер для флюса.

CW-7 (CW-1700) предназначена для МIG-сварки, сварки порошковой проволокой, сварки под флюсом. Кассета с проволокой может весить до 27 кг. Установка укомплектована подающим и правильным устройствами, сварочной горелкой в комплекте с кабелем, бункером для флюса, и измерительными приборами. Устанавливается внутрь привариваемого патрубка с помощью раздвижного центратора.

CW-11 (CWO-1100) используется для вварки патрубков в большеразмерные резервуары и плоские поверхности. Снабжена пультом дистанционного управления сварочным током и напряжением.

CW-18 (CWO-1800) аналогична CW-11, но специализирована для сварки под флюсом.

Оборудование для автоматической сварки седловидных соединеий

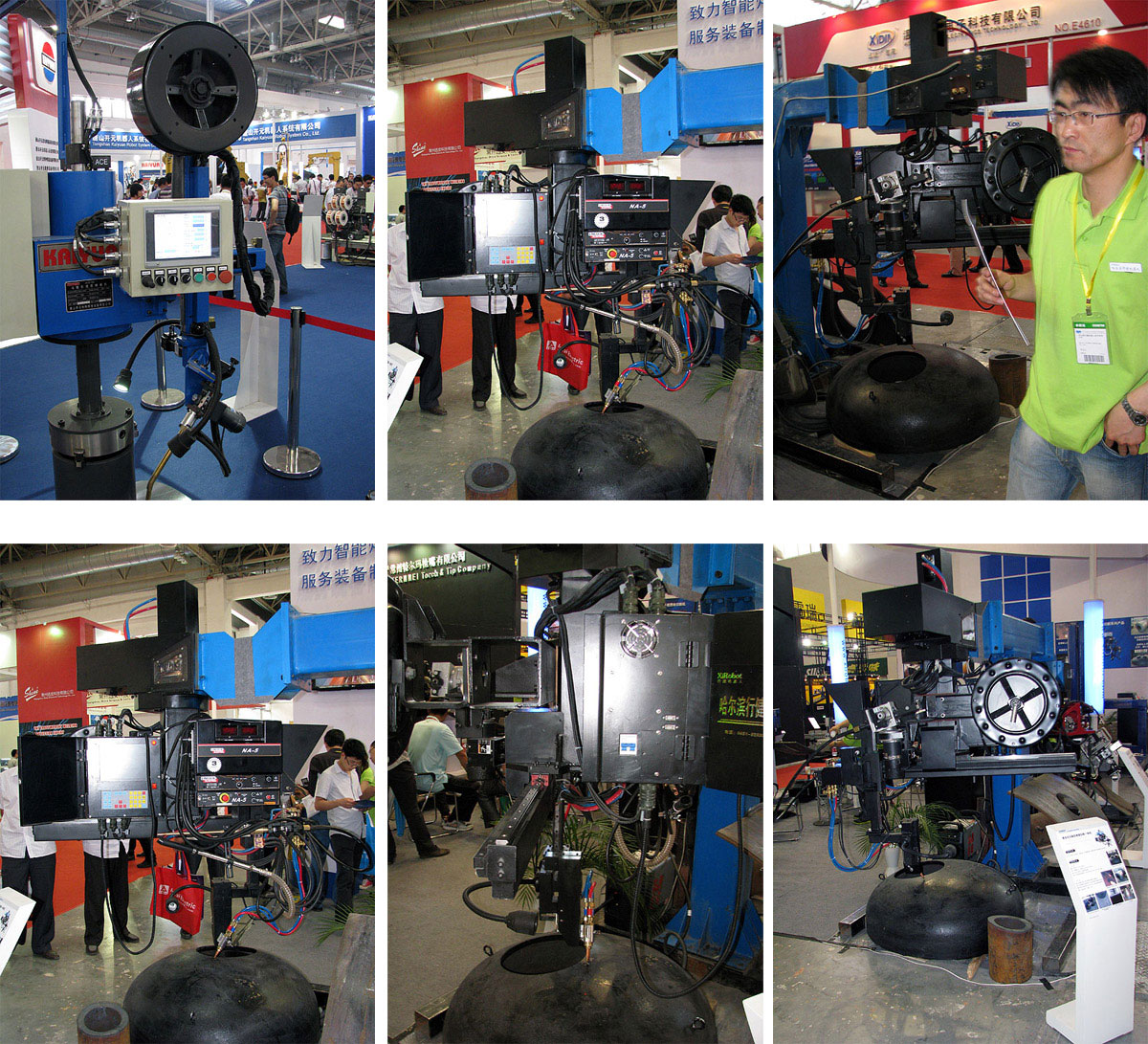

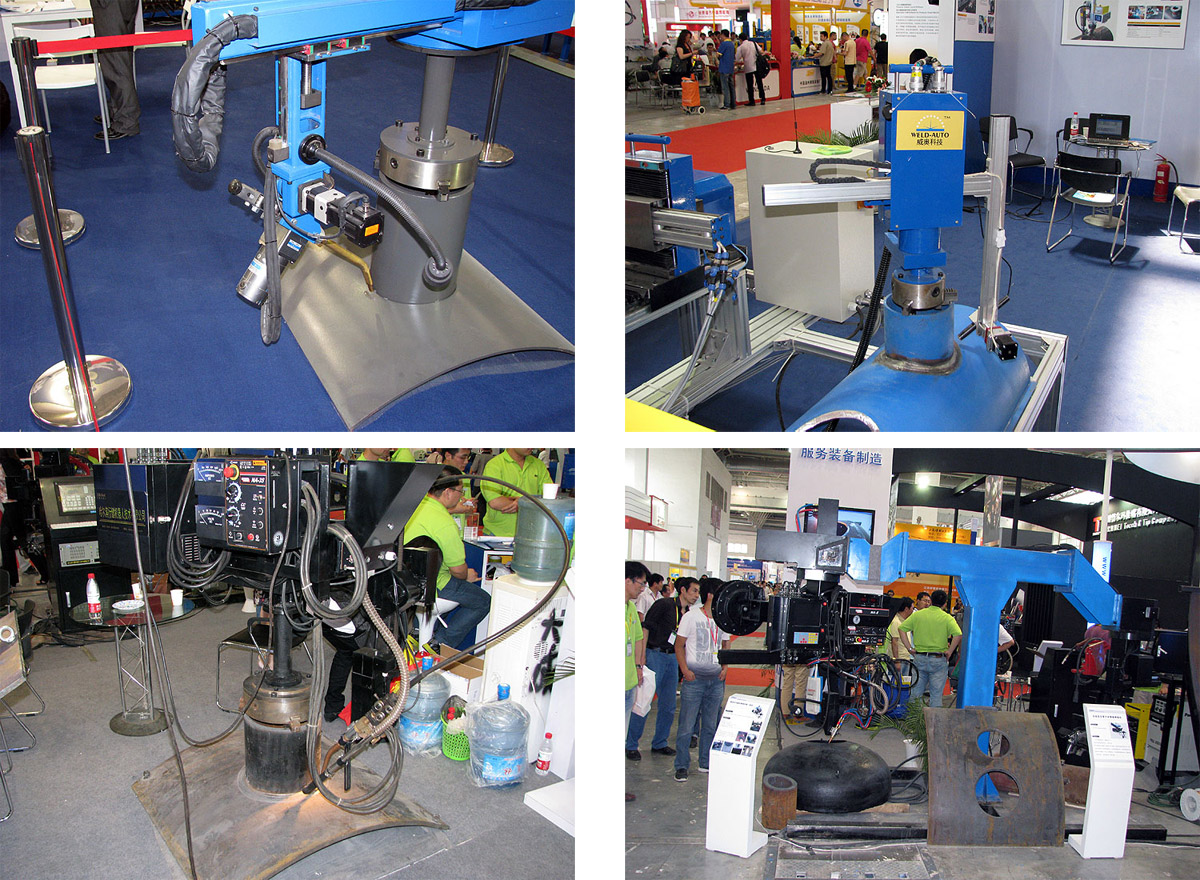

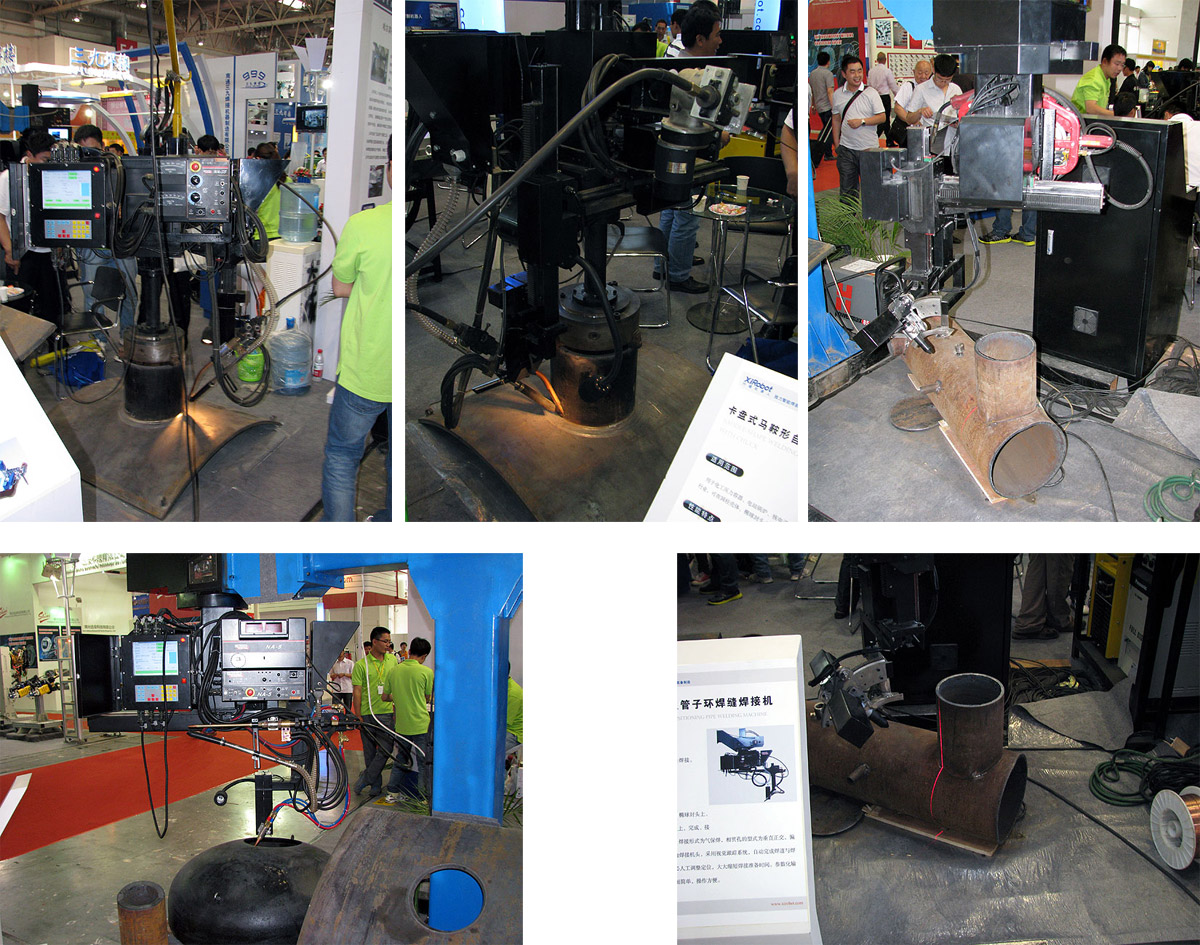

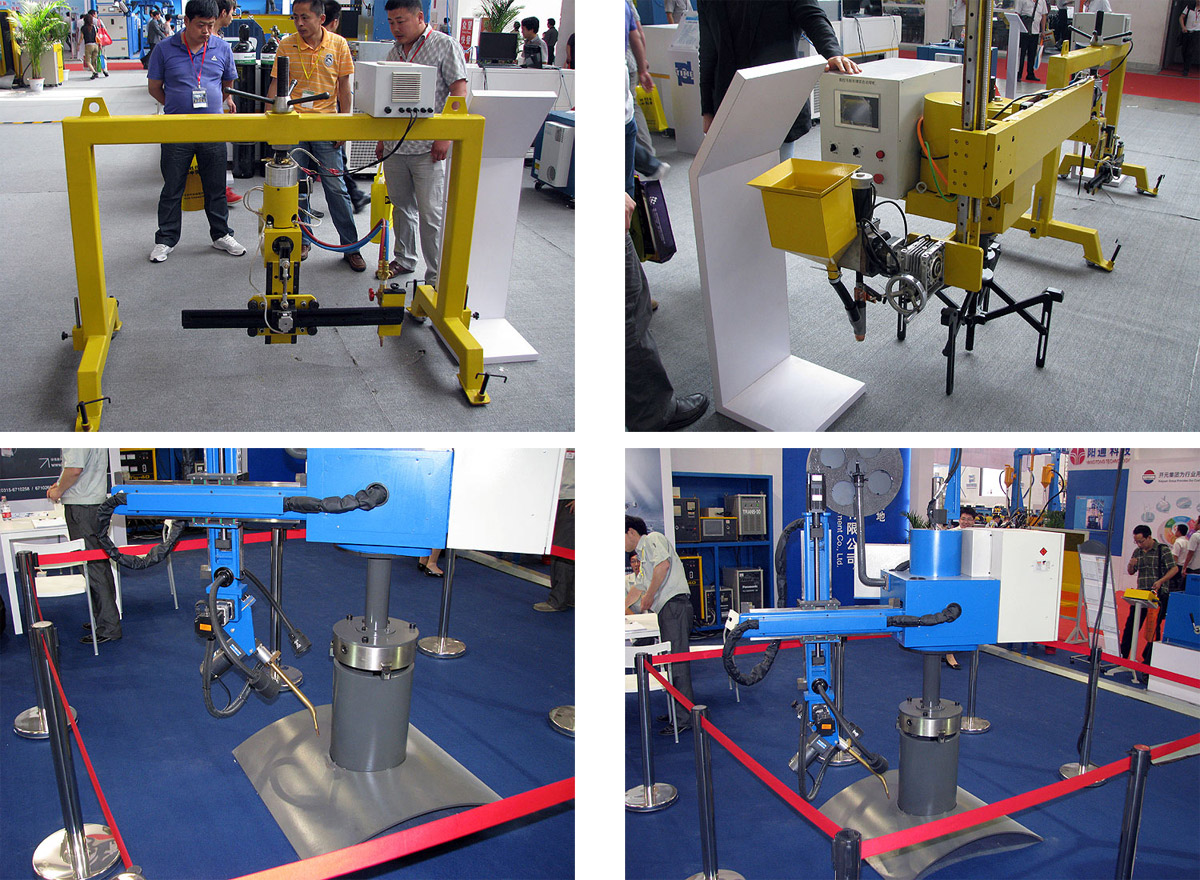

Помимо оборудования компании BUGO-S мы предлагаем аналогичную технику других производителей.

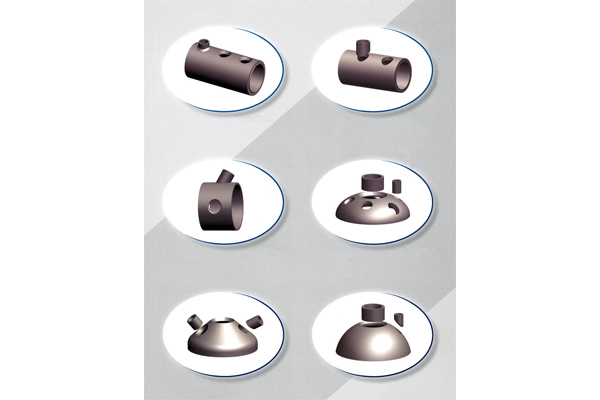

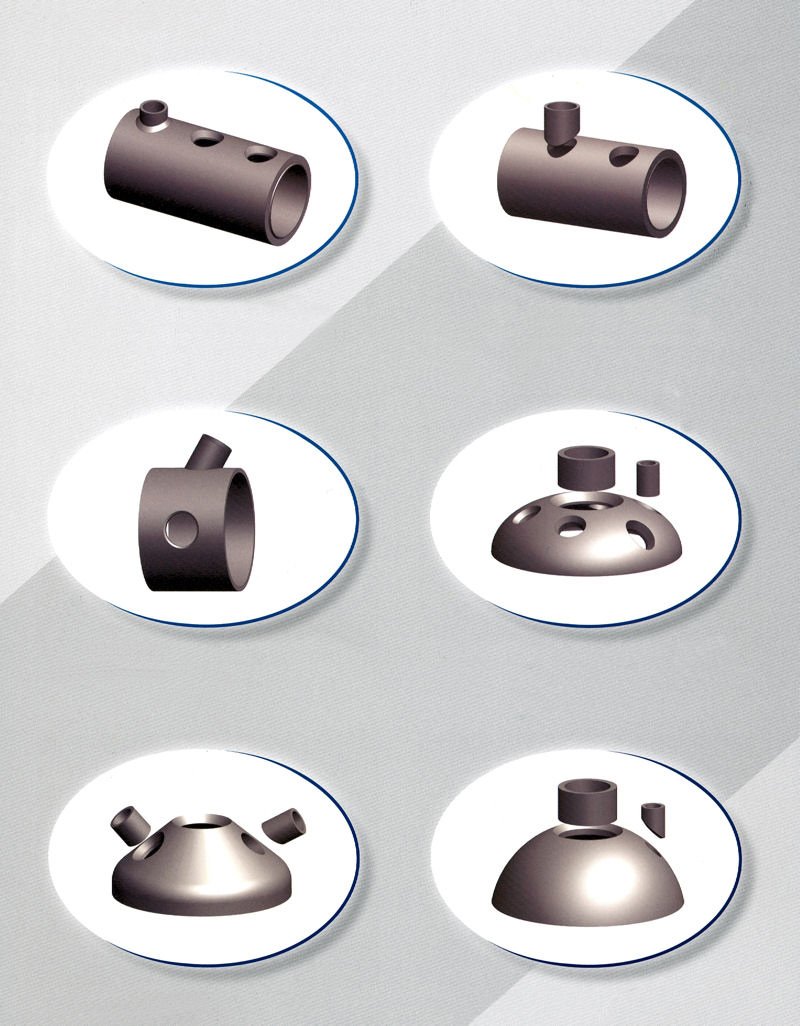

Это обороудование позволяет осуществлять сварку седловидных соединений при приварке патрубков, люков, нипелейи др. к
• обечайкам
• сферическим (эллиптическим) крышкам/заглушкам
• конусным крышкам
• полусферам

При этом сварка может осуществляться как строго перпендикулярно к плоскости проходящей через ось вращения обечайки (или перпендикулярной к оси вращения конуса, сферы), так и со смещением.

Во многих случаях данное оборудование является универсальным и может применяться не только для сварки, но и для резки.
Резка может осуществляться газовым или плазменным резаком.

За более подробной информацией обращайтесь к нашим менеджерам.
