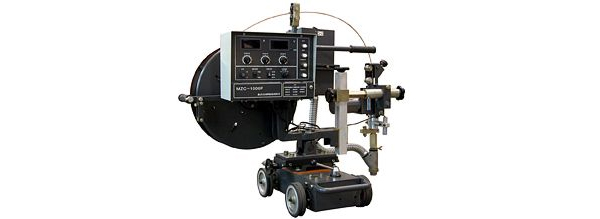

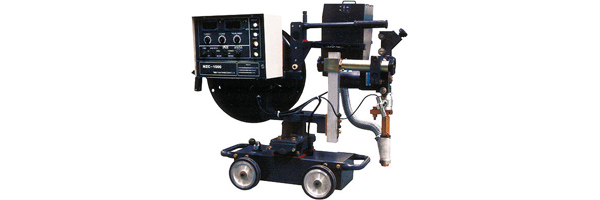

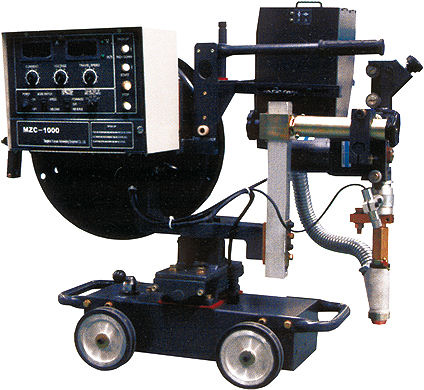

Сварочные тракторы средней мощности Серии F (Китай)
Трактора серии F специально разработаны для сварки крупных металлоконструкций на предприятиях различных отраслей промышленности.Все трактора в стандартной комплектации оснащены подающим механизмом под проволоку диаметрами 2,0 - 6,4 мм (при дополнительной комплектации - под диаметр 1,6 мм).
На блоке управления трактора устанавливаются следующие параметры:
- сварочный ток
- сварочное напряжение
- скорость сварки
- направление движения трактора
- кнопка втягивания проволоки
- кнопка выдвижения проволоки
- диаметр сварочной проволоки
- напряжение заварки кратера
- сила тока заварки кратера
- время заварки кратера
- режим зажигания дуги
- полярность сварки
Система управления имеет функцию контактного опознавания, что обеспечивает стабильность зажигания дуги.
Система управления позволяет автоматически поддерживать стабильные параметры при сварке неровных поверхностей.
Оборудование многофункционально - может использоваться для следующих операций: сварки горизонтальных стыковых швов, угловых швов в нижнем положении, угловых швов в "лодочку" с использовании направляющего рельса (рис.1) либо направляющих роликов.
Трактора подходят как для сварки средних, так и больших толщин.
Примечание функция контактного опознавания работает следующим образом: после нажатия кнопки «Старт» автоматически с малой скоростью начинает подаваться сварочная проволока; подача прекращается при касании пластины и зажигании дуги; далее управление переходит в режим сварки.
В качестве источника сварочного тока применяются специализированные тиристорные выпрямители.

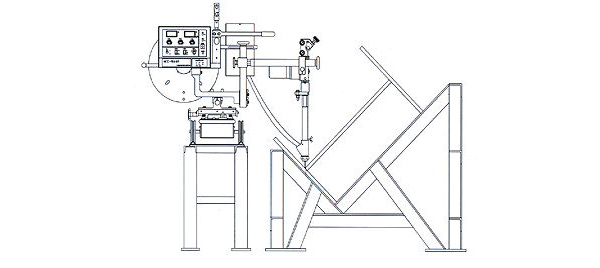

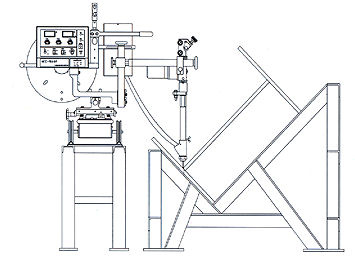

Сварка двутавровой балки в нижнем положении "лодочку", движение по рельсу

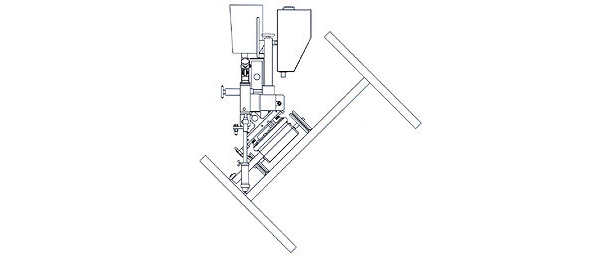

Сварка двутавровой балки в нижнем положении "лодочку", движение с опорой боковыми роликами на полку балки
Сварка стыковых и угловых швов в нижнем положении, движение по рельсам

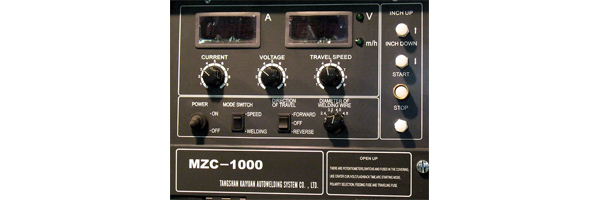

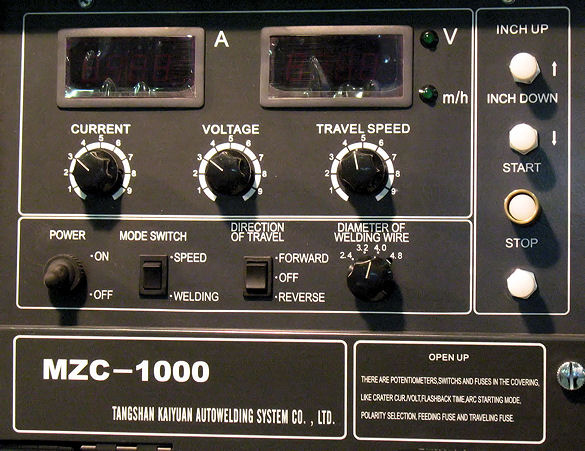

Панель управления трактора Серии F
Парметры - MZC-630F / MZC-1000F / MZC-1250F
Cкорость сварки м/ч - 9-75 / 9-75 / 9-75
Cкорость подачи проволоки м/ч - 30-300 / 20-200 / 16-160
Угол поворота сварочной головки в горизонтальной плоскости - 360° / 360° / 360°
Угол бокового наклона сварочной головки - 45° / 45° / 45°
Пределы регулирования кросс-слайдера мм - 120х120 / 120х120 / 120х120
Угол наклона сварочной головки по и против направления движения трактора - 45° / 45° / 45°
Объем емкости для флюса литр - 8 / 8 / 8
Вес катушки с проволокой кг - 25 / 25 / 25
Диаметр проволоки для сварки одинарной проволокой мм - 2,0; 2,4; 3,2; 4,0 / 2,4; 3,2; 4,0; 4,8 / 3,2; 4,0; 4,8; 6,4

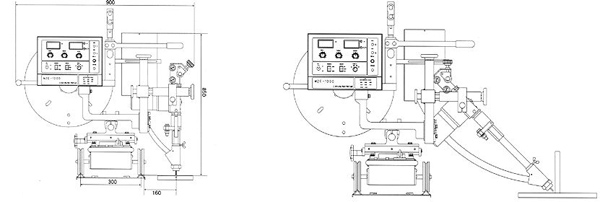

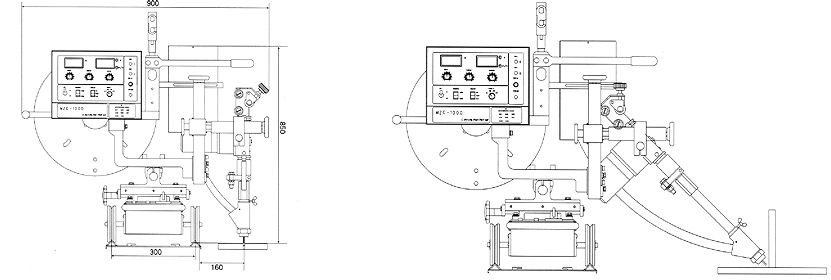

Габаритные размеры мм - 900x520x850 / 900x520x850 / 900x520x850
Масса трактора кг - 68 / 68 / 68
Сварочный трактор - 1 комплект
Кабель управления - 15 м
Сварочный кабель - 15 м
Кабель заземления - 4 м
Рельсы направляющие - 4,5 м - 2 шт. по 1,8 м, 1 шт. 0,9 м
Наконечник - 4 шт.
Подающий ролик - 2 шт.

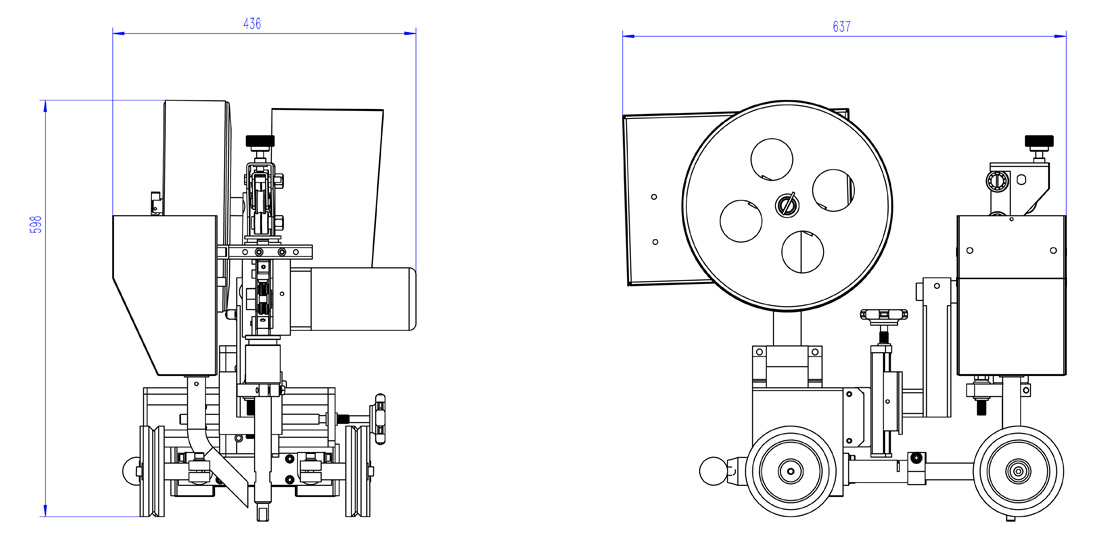

Сварочный трактор MZC 1000L - габариты
