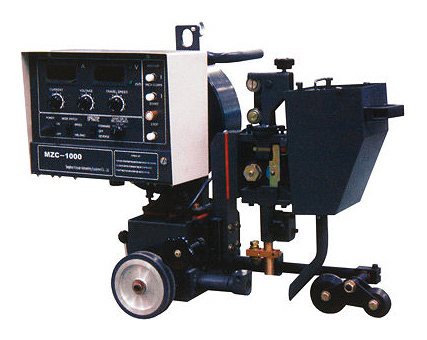

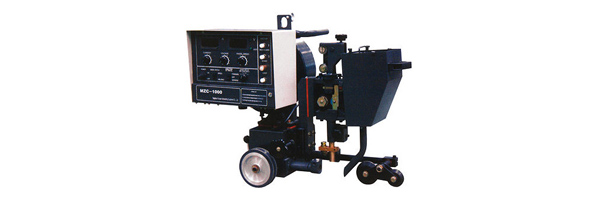

Специальный сварочный трактор для дуговой сварки под флюсом в нижнем положении

Специальный сварочный трактор для дуговой сварки под флюсом в нижнем положении

Специальный сварочный трактор для дуговой сварки под флюсом в нижнем положении

Специальный сварочный трактор для дуговой сварки под флюсом в нижнем положении

Главной конструктивной особенностью трактора является наличие специальных направляющих роликов, установленных на кронштейне в виде коромысла, используемых в качестве третьего колеса. При работе эти ролики катятся по разделке и обеспечивают точное автоматическое позиционирование трактора.


Один ролик имеет меньший диаметр и большую заточку, что позволяет использовать его в качестве направляющего по стыку при сварке небольших толщин с малым зазором. Другой ролик имеет больший диаметр и большее притупление. Этот ролик используется в качестве направляющего при сварке заполняющих проходов, а также при широкой разделке кромок листов большой толщины.

• Компактные габариты, относительно небольшой вес
• Подходит для проволоки ø 2,0; 2,4; 3,2; 4,0 мм на 15 кг катушках
• Конструкция трактора обеспечивает точное движение по сварному шву
• Может быть использован для сварки внутренних продольных и куговых (поперечных) швов в трубах

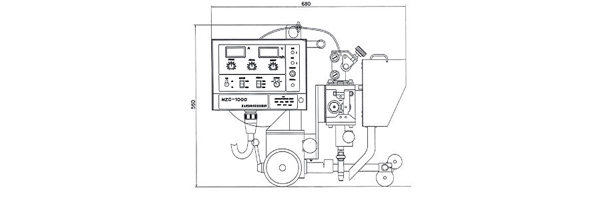

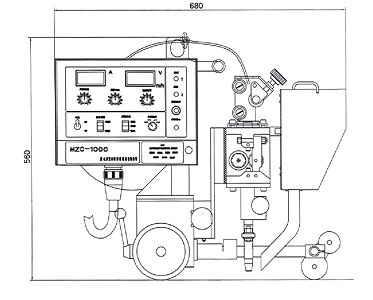

Специальный сварочный трактор для дуговой сварки под флюсом в нижнем положении - схема

Специальный сварочный трактор для дуговой сварки под флюсом в нижнем положении - схема

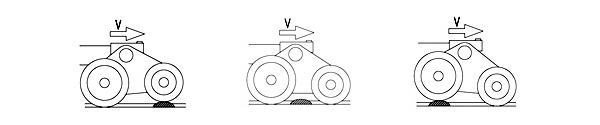

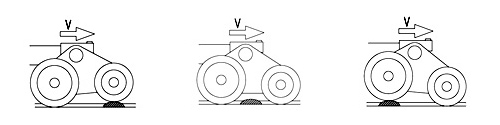

Крепление роликов на коромысле позволяет без ущерба точности позиционирования трактора проходить места прихваток листов

Крепление роликов на коромысле позволяет без ущерба точности позиционирования трактора проходить места прихваток листов. Это реализовано следующим образом: при сварке по прихваткам в качестве направляющих используются оба ролика на подвижном коромысле. Когда первый ролик наезжает на прихватку, второй ролик еще остается в разделке и наоборот. Таким образом, хотя бы один ролик всегда находится в разделке и обеспечивает правильное положение трактора.


Основные технические характеристики


Парметры - MZC-630L / MZC-1000L / MZC-1250L
Cкорость сварки м/ч - 9-75 / 9-75 / 9-75
Способ зажигания дуги - касанием, чирканьем / касанием, чирканьем / касанием, чирканьем
Cкорость подачи проволоки м/ч - 30-300 / 20-200 / 20-200
Регулировка слайдера сварочной головки мм - 50x60 / 50x60 / 50x60
Объем емкости для флюса литр - 6 / 6 / 6
Вес катушки с проволокой кг - 15 / 15 / 15
Диаметр проволоки мм - 2,0; 2,4; 3,2; 4,0 / 2,4; 3,2; 4,0 / 2,4; 3,2; 4,0
Габаритные размеры мм - 680x400x560 / 680x400x560 / 680x400x560
Масса трактора кг - 40 / 40 / 40

Стандартный комплект поставки специального сварочного трактора


Сварочный трактор - 1 комплект
Кабель управления - 15 м
Сварочный кабель - 15 м
Кабель заземления - 4 м
Наконечник - 4 шт.
Подающий ролик - 2 шт.

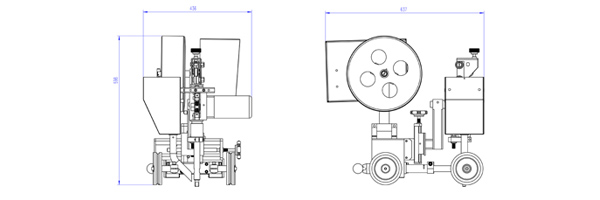

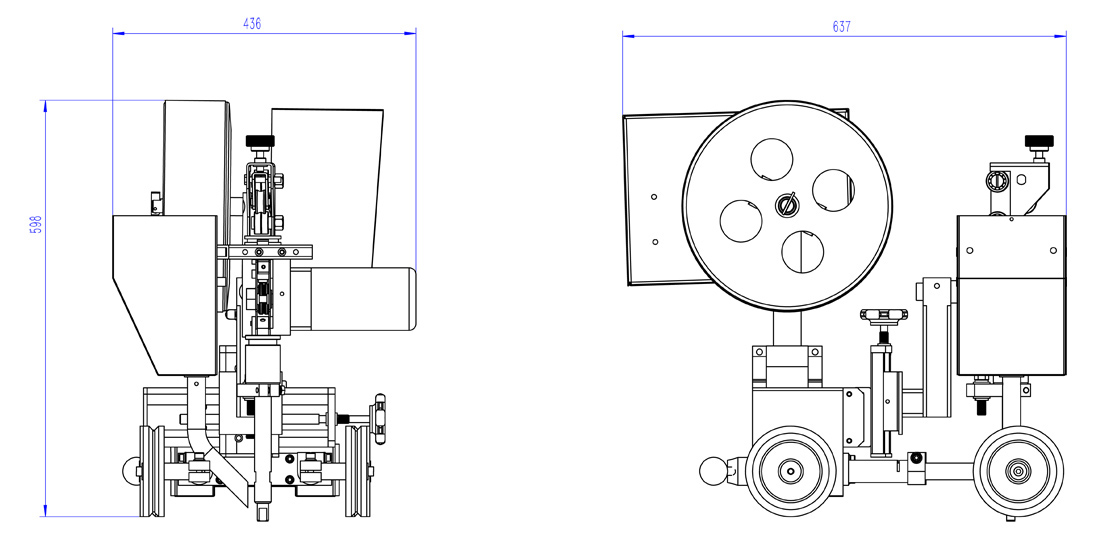

Сварочный трактор MZC 1000L - габариты

Сварочный трактор MZC 1000L - габариты
