Малогабаритный сварочный трактор MZQ (Аналог сварочного автомата (трактора) ТС-16)

Малогабаритный сварочный трактор MZQ (Аналог сварочного автомата (трактора) ТС-16)

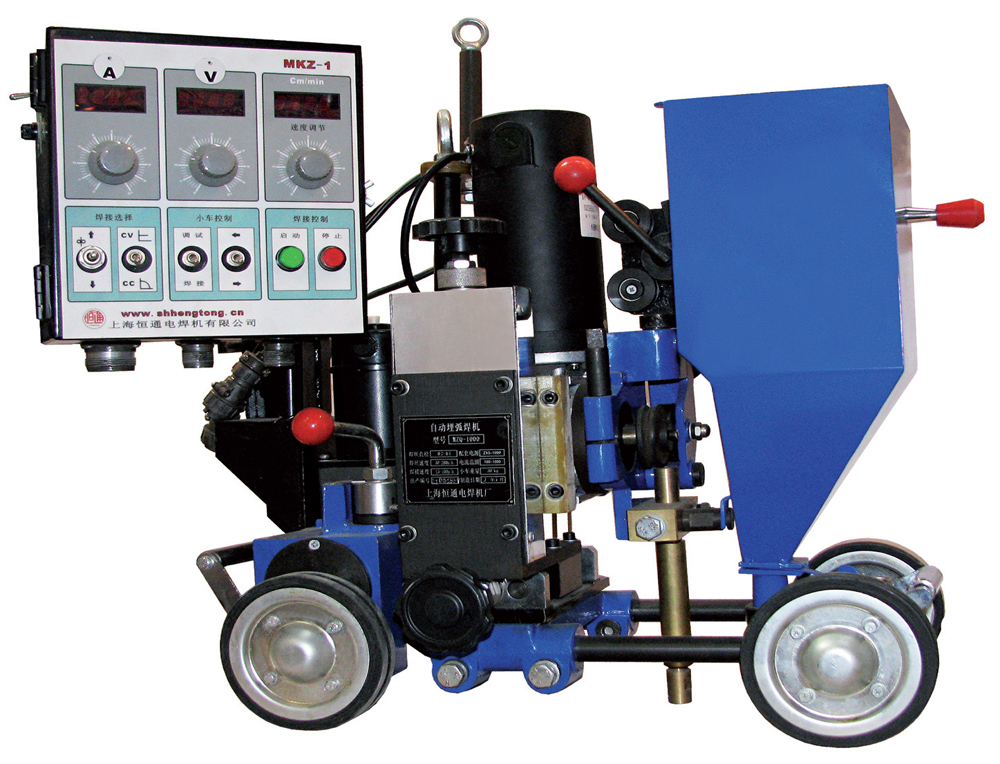

Малогабаритный сварочный трактор MZQ

Малогабаритный сварочный трактор MZQ
Его российским аналогом является сварочный автомат (трактор) ТС-16


Малогабаритный сварочный трактор MZQ предназначен для сварки и наплавки электродной проволокой под флюсом изделий из малоуглеродистых сталей.

В процессе работы трактор передвигается по изделию или по уложенным рельсам.

Трактор производит сварку соединений встык с разделкой и без разделки кромок, угловых швов, нахлесточных соединений.

При использовании боковых роликов трактор осуществляет сварку в «лодочку».


Передние колеса трактора могут заменяться на специальные направляющие ролики, установленные на кронштейне в виде коромысла. При работе эти ролики катятся по разделке и обеспечивают точное автоматическое позиционирование трактора.

Благодаря миниатюрным размерам трактор спосбен перемещаться по двутавровой балке, с расстоянием между полками более 320 мм.

Главным отличием сварочного трактора MZQ от сварочного трактора ТС-16 является наличие двух электродвигателей (для перемещения и для подачи проволоки), что позволяет плавно регулировать скорость подачи электродной проволоки и скорость перемещения тележки. Кроме того, в качестве источника сварочного тока может использовать как Hengtong ZX5, так и LINCOLN DC1000.

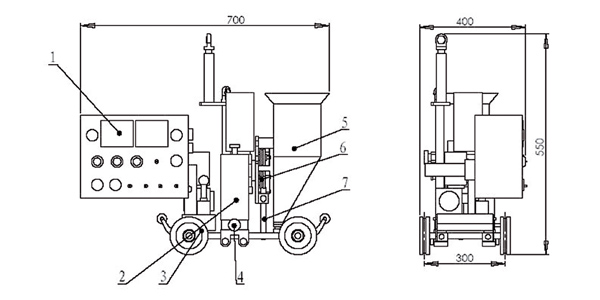

Малогабаритный сварочный трактор MZQ - схема

1. Блок управления
2. Механизм (слайдер) вертикальной настройки
3. Ведущие колеса
4. Механизм (слайдер) горизонтальной настройки
5. Флюсовый бункер
6. Подающие ролики
7. Сварочная горелка

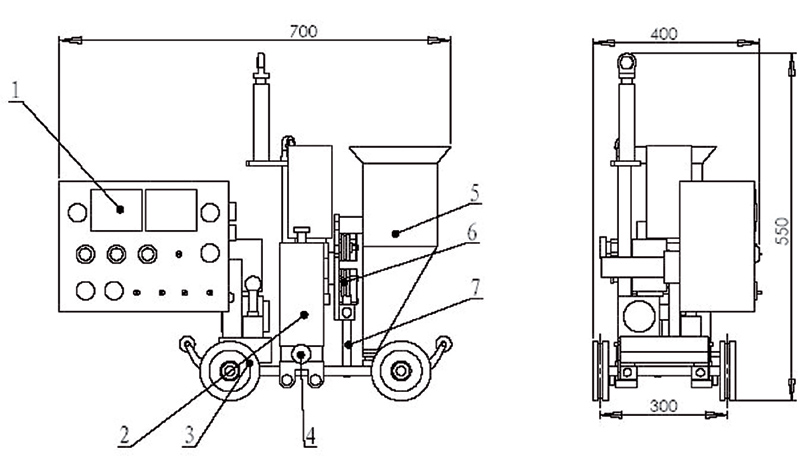

Малогабаритный сварочный трактор MZQ - схема

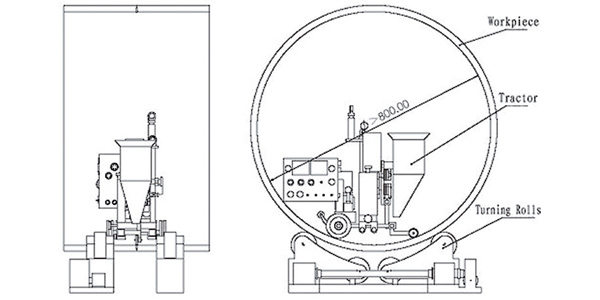

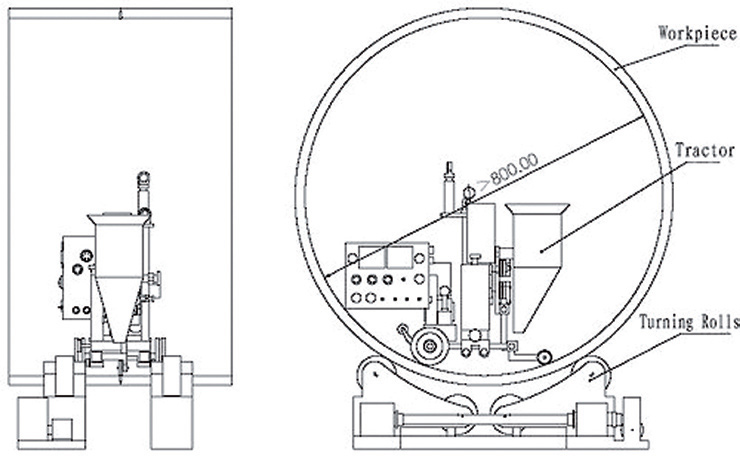

Передние колеса трактора могут заменяться на специальные направляющие ролики, установленные на кронштейне в виде коромысла. При работе эти ролики катятся по разделке и обеспечивают точное автоматическое позиционирование трактора. Это позволяет использовать трактор для сварки кольцевых швов внутри обечайки диаметром свыше 800 мм.

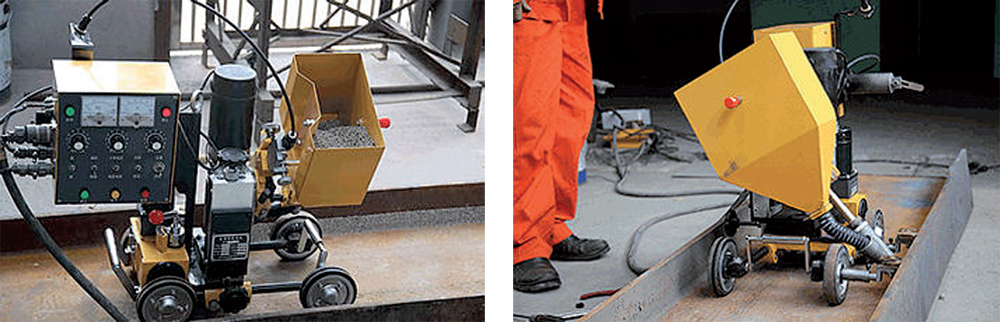

Сварка углового шва с использованием боковых опорных роликов

Сварка углового шва с использованием боковых опорных роликов

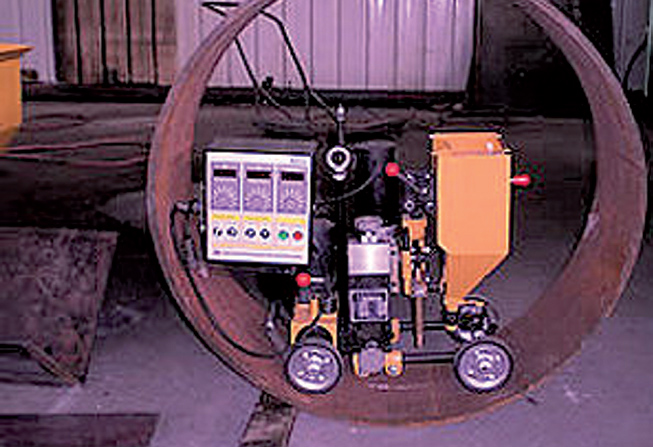

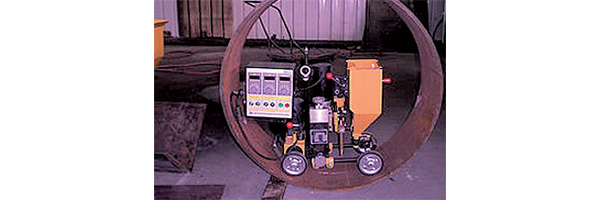

Сварка внутреннего кольцевого шва обечайки

Сварка внутреннего кольцевого шва обечайки


Парметры - MZQ-1000
Cкорость сварки м/ч - 6 - 90
Cкорость подачи проволоки м/ч - 18 -180
Угол бокового наклона сварочной головки - 30°
Пределы регулирования перемещения горелки (гор./верт.) мм - 60х50
Объем емкости для флюса л - 10
Вес катушки с проволокой кг - 25
Диаметр сварочной проволоки мм - 2,0 - 4,0
Габаритные размеры мм - 700x400x600
Масса трактора кг - 30

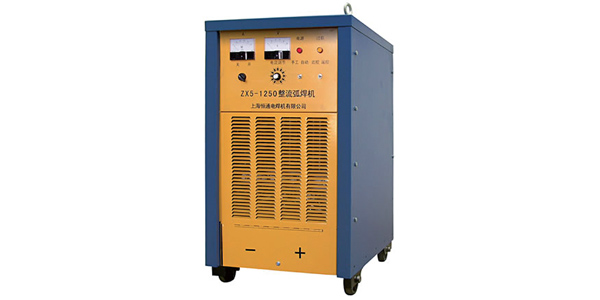

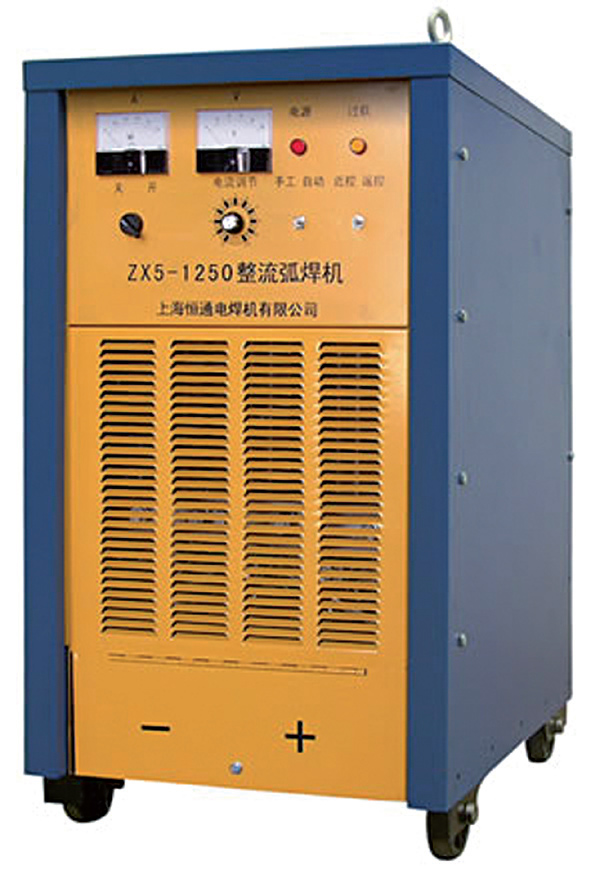

Источник сварочного тока Hengtong ZX5-1250А

Основные технические характеристики тиристорного источника сварочного тока Hengtong ZX5


Параметры - ZХ5-1000А / ZХ5-1250А
Напряжение питающей сети / фаз В - 380/3ф / 380/3ф
Максимальная мощность кВА - 60 / 68
ПВ при макс. сварочном токе % - 60 / 60
Пределы регулирования сварочного тока А - 100-1000 / 150-1250
Пределы регулирования сварочного напряжения В - 24-44 / 26-44
Напряжение холостого хода В - 64 / 64
Масса источника кг - 300 / 330
Габариты источника (Д/Ш/В) мм - 827/577/1085 / 827/577/1085


Стандартный комплект поставки сварочного трактора MZQ


Сварочный трактор - 1 комплект
Источник сварочного тока - 1 комплект
Кабель управления - 15 м
Сварочный кабель - 15 м
Кабель заземления - 5 м
Наконечник - 4 шт.
Подающий ролик - 2 шт.
