Idealarc DC-655

Idealarc DC-655

Современный универсальный источник сварочного тока, обеспечивающий исключительную эффективность сварочного процесса


Idealarc DC-655 – позволяет осуществлять сварку постоянным током на жесткой или падающей вольтамперной характеристике, обеспечивая 650А при 100%ПВ. Благодаря отличным сварочно-технологическим свойствам и низкой потребляемой мощности источник подходит для работы как в цеховых, так и в монтажных условиях.

Преимущества:

• Функция “Arc Force” – “Форсирование дуги” в режиме ручной дуговой сварки снижает вероятность залипания электрода при сварке короткой дугой или переносе металла в режиме короткого замыкания.
• Встроенная функция “Hot Start” – “Горячий старт” для легкого зажигания дуги.
• Функция включения вентилятора при необходимости – снижает потребление электроэнергии, уровня шума и попадание пыли внутрь источника.
• Отдельные выходные терминалы для выбора низкой или высокой индуктивности.
• Редко используемые элементы управления расположены в отдельном закрытом отсеке передней панели.
• Высокоэффективный источник для организации многопостовых сварочных систем в комбинации с Multi-Weld 350.
• Электронная и термостатическая защита от перегрева и электрической перегрузки источника.
• Соответствуют требованиям стандартов IEC974-1, ROHS, СЕ и ГОСТ-Р.
• Гарантия 3 года на качество сборки и комплектующие.

Сварочные процессы: MMA, TIG, MIG/MAG, FCAW, SAW, CAG-A

Рекомендуемые механизмы подачи: NA-3, NA-5, LT-7

Сеть питания - 230/400/3/50/60
Сварочный ток / Напряжение / ПВ - 650A/44V/100%; 815A/44V/60%
Диапазон регулировки сварочного тока - 13-44V 50-815A Max. OCV: 46(CV) 68V(CC)
Габариты, мм - 699 x 564 x 965
Вес, кг - 327

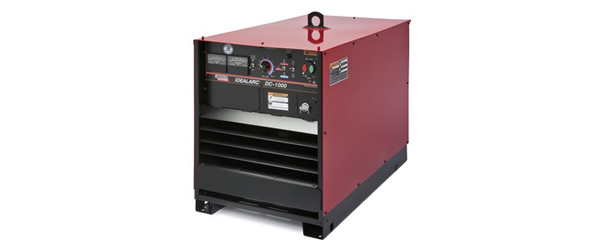

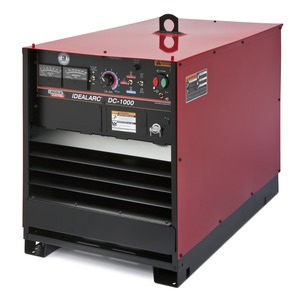

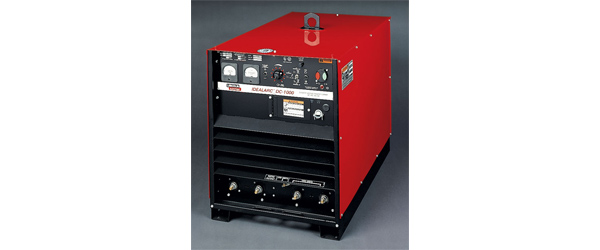

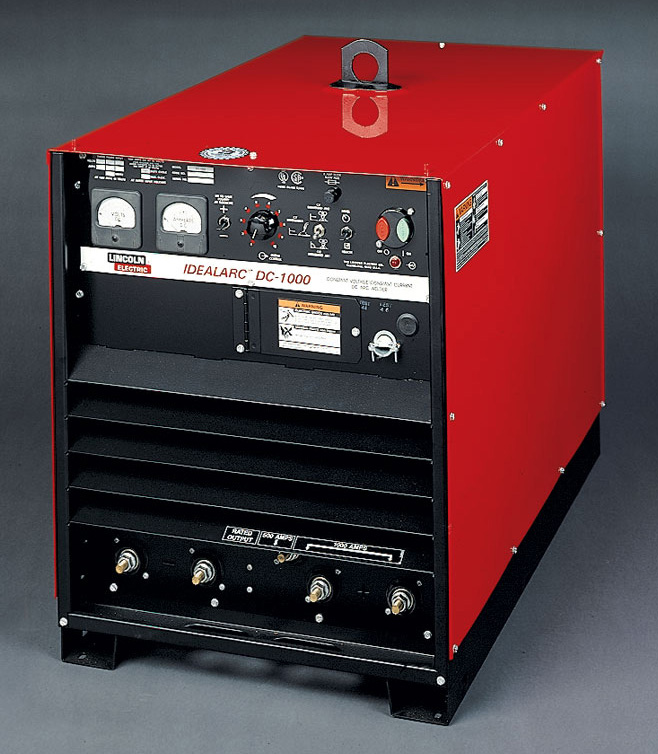

Idealarc® DC-1000

Idealarc® DC-1000

Универсальный источник сварочного тока для сварки под флюсом


Источник питания DC-1000 - универсальный сварочный трансформатор-выпрямитель, предназначенный для полуавтоматической и автоматической сварки. Он обеспечивает как жесткие, так и падающие вольтамперные характеристики.

Аппарат рекомендован для выполнения сварочных процессов различного типа: полуавтоматической сварки сплошной или порошковой проволокой и автоматической сварки под флюсом в пределах обеспечиваемой им мощности. Дополнительно DC-1000 может работать в режиме ручной сварки штучным электродом, сварки неплавящимся электродом в среде инертных газов, а так же воздушной строжки угольными электродами диаметром до 5/8” (16 мм).

Источник питания оборудован потенциометром плавной регулировки выходной мощности во всем ее диапазоне. DC-1000 рекомендуется к использованию со стандартными подающими механизмами Lincoln Electric: LN-7, LN-8 и LN-9, c автоматическими сварочными головками NA-3, NA-5 и NA-5R, и со сварочными тракторами LT-56 и LT-7.

Преимущества:

• Полупроводниковая схема обеспечивает надежность и долговечность при интенсивных режимах эксплуатации.
• Переключатель режимов позволяет настраивать машину на вольтамперную характеристику, соответствующую используемому сварочному процессу.
• Схема стабилизации напряжения, обеспечивающая постоянство сварочных параметров при колебаниях напряжения в сети в пределах ±10%.
• Компактная конструкция позволяет располагать источник без значительных затрат пространства и устанавливать машины одна на одну до двух ярусов.
• Принудительное воздушное охлаждение при защите от перегрузок по току и термостатической защите от перегрева.
• Функциональные лампы-индикаторы, встроенные в печатную плату, облегчают контроль за состоянием машины и диагностику неисправностей.
• Контактный терминал для подключения систем подачи проволоки и резьбовые сварочные терминалы.
• Специальные сварочные терминалы на 500 Ампер обеспечивают повышенную устойчивость режимов при сварке под флюсом и в защитном газе.
• Цепь переменного напряжения 115 В для питания подающего механизма защищена плавкими предохранителями.
• 3 года гарантии на качество комплектующих и сборки.
• Производится в соответствии с требованиями Международного Стандарта ISO 9002.

Дополнительные аксессуары:

• Пульт дистанционного управления для регулировки выходной мощности источника, требует адаптера, кабель длиной 7,6 м (30,2 м)
• Комплект (трансформатор) 115/42В для получения 42В
• Комплект для параллельного подключения двух источников DC-1000 с получением суммарного сварочного тока 2000 Ампер при ПВ 100%

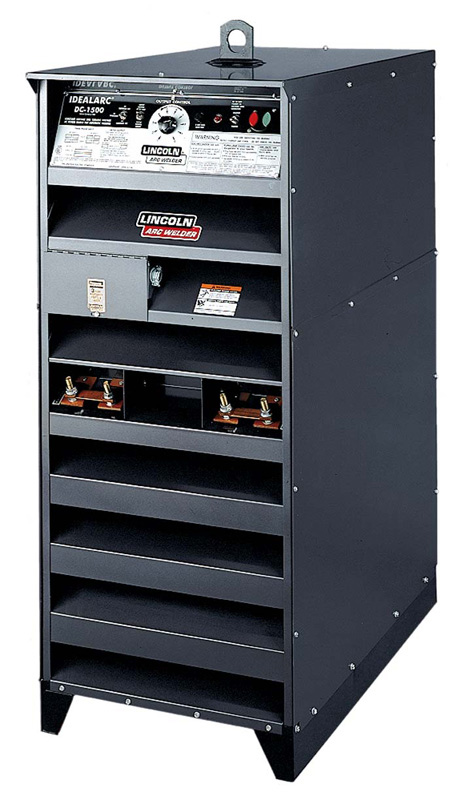

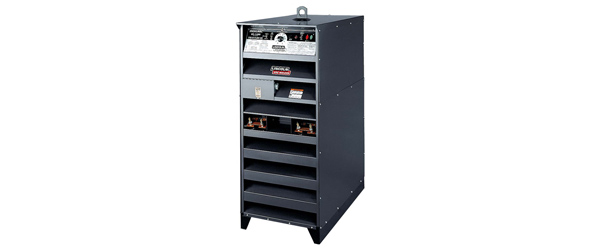

Idealarc® DC-1500

Idealarc® DC-1500

Универсальный источник постоянного тока DC для сварки под флюсом


Источник питания DC-1500 - универсальный однопостовой сварочный трансформатор-выпрямитель, предназначенный для автоматической сварки. Он обеспечивает как жесткие, так и падающие внешние вольт-амперные характеристики. Аппарат рекомендован для автоматической сварки под флюсом и сварки порошковой проволокой в пределах обеспечиваемой им мощности. Источник питания оборудован потенциометром плавной регулировки выходной мощности во всем ее диапазоне. DC-1000 рекомендуется к использованию с автоматическими сварочными головками NA-3 и NA-5, а также со сварочными тракторами LT-56 и LT-7.

Преимущества:

• Полупроводниковая схема обеспечивает надежность и долговечность при интенсивных режимах эксплуатации.
• Плавная регулировка выходной мощности на всем диапазоне.
• Переключатель режимов позволяет настраивать машину на вольтамперную характеристику, соответствующую используемому сварочному процессу.
• Схема стабилизации напряжения, обеспечивающая постоянство сварочных параметров при колебаниях напряжения в сети в пределах ±10%.
• Съемные боковые стенки корпуса облегчают доступ ко внутренним элементам источника.
• Принудительное воздушное охлаждение при электронной защите от перегрузок по току и термостатической защите от перегрева.
• Специальная защита электрических элементов выпрямителя от коррозионно-активных сред.
• Углубленная лицевая панель снижает вероятность повреждения контрольных приборов во время работы и транспортировки аппарата.
• Функциональные лампы-индикаторы, встроенные в печатную плату, облегчают контроль за состоянием машины и диагностику неисправностей.
• Контактный терминал для подключения систем подачи проволоки и резьбовые сварочные терминалы.
• Контур переменного напряжения 115 В для питания механизма подачи проволоки защищен 8-ми амперным плавким предохранителем.
• 3 года гарантии на качество комплектующих и сборки.
• Производится в соответствии с системой качества, удовлетворяющей требованиям Международного Стандарта ISO

Дополнительные аксессуары:

Комплект дистанционного управления
Используется для дистанционной регулировки выходной мощности источника. Пульт управления с четырехжильным кабелем длиной 28 ft (8,5 м) подключается к источнику через контактный терминал.

Комплект для параллельного подключения источников.
Позволяет включать параллельно два источника DC-1500 с получением суммарного сварочного тока 3000 Ампер при ПВ 100%.

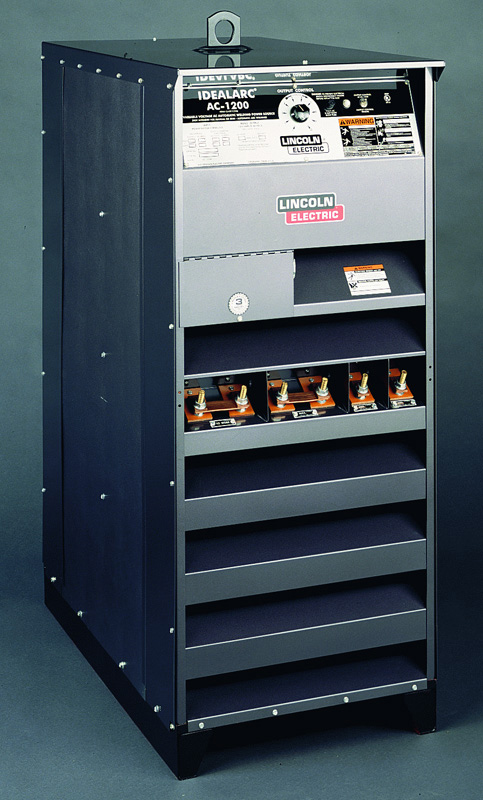

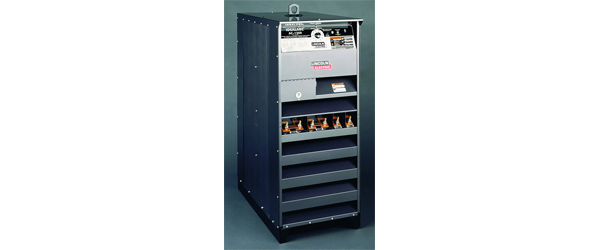

Idealarc®AC-1200

Idealarc®AC-1200

Высокая производительность, качество и надежность


PowerWave AC/DC 1000 является первым источником сварочного тока, интегрирующим систему управления формой волны (эпюрой) сварочного тока (Waveform TechnologyTM) с процедурой сварки под флюсом, включая и многодуговую сварку.

• Источник Power Wave AC/DC 1000 позволяет вести сварку как на постоянном токе любой полярности, так и на переменном токе (синусоидальной или прямоугольной формы волны) без каких бы то ни было дополнительных перекоммутаций.
• Источник сварочного тока Power Wave AC/DC 1000 посторен на базе инвертора с очень высоким КПД (85%, при коэффициенте преобразования 95%) и оснащён цифровым управлением, позволяющим управлять формой сварочного тока по весьма сложному закону в реальном масштабе времени.
• Источник позволяет регулировать частоту и амплитуду, задавать параметры переменной и постоянной составляющих сварочного тока, чем достигается глубокое управление процессом сварки. Именно с помощью этих параметров оптимизируется сварочная процедура, точно контролируется величина наплавки, глубина проплавления и скорость ведения шва.
• Благодаря модульной конструкции источника одна дуга может питаться от нескольких параллельно включенных источников — в тех случаях, когда требуется ток более 1000 ампер при 100% ПВ.
• При сварке многими дугами каждая дуга может питаться постоянным или переменным током, независимо от остальных дуг, а сдвиг фаз и выходная частота сварочного тока разных источников легко синхронизируются с помощью системного интерфейса. Таким образом удаётся достичь высокой производительности сварочных процедур и их высокой стабильности, существенно расширяя область применения сварки под флюсом.
• Так как источник питается от 3хфазного напряжения, проблема балансировки нагрузки снимается, как не требуются и сложные схемы включения источников в сеть питания.
• Для сопряжения с пультом управления, контроллерами и другими периферийными устройствами используются цифровые интерфейсы ArcLink и DeviceNet.
• Для программирования формы волны сварочного тока, диагностики и конфигурирования системы, а также для мониторинга производства система может подключаться к компьютеру по сети Ethernet. Для тех же целей могут использоваться стандартные последовательные и ИК-порты.
• При отладке сварочной процедуры, а при необходимости и в процессе выполнения сварки изделий все сварочные параметра могут меняться по ходу процесса. При этом, однако, список изменяемых параметров и предел их изменения могут быть принудительно ограничены.

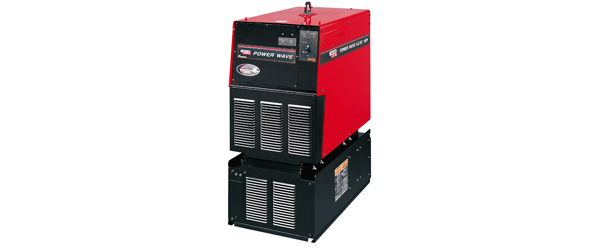

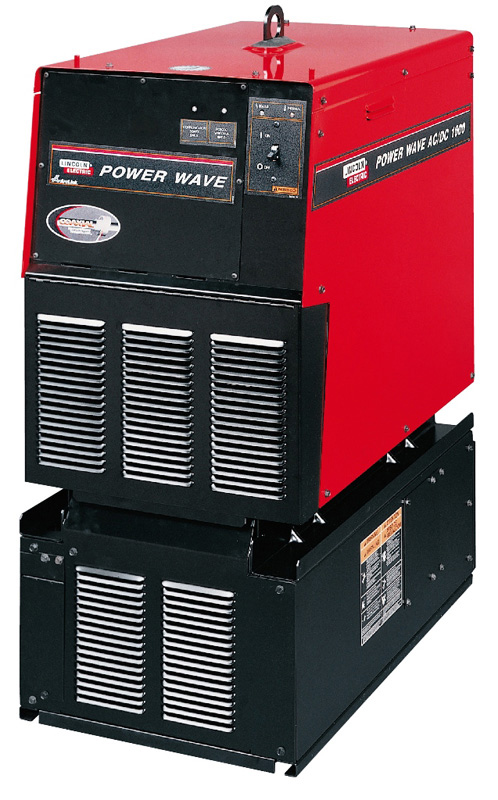

Power Wave AC/DC 1000

Power Wave AC/DC 1000

Высокая производительность, качество и надежность


Power Wave® 1000 AC/DC предлагает новое качество сварки под флюсом. Кроме стандартных достоинств этого метода, таких как высокий коэффициент наплавки и хорошее проплавление, устрой- ство предлагает дополнительно улучшенный контроль и большую стабильность дуги. Используя установку Power Wave® AC/DC, Вы получаете преимущества двух разных типов оборудования: устрой- ства SAW DC - скорость, большой коэффициент наплавки и провар, и SAW AC - устойчивость к магнитному сдуванию дуги. В одно- дуговом процессе Power Wave® AC/DC обеспечивает универсаль- ность при применении Waveform Control Technology. В многодуго- вых процессах универсальность достигается путём контроля фаз между дугами. Устройство спроектировано таким образом, чтобы в случае потребности высокого тока сварки можно было последова- тельно соединять аппараты. Каждый Power Wave обеспечивает 1000А в 100% ПВ, а нужная производительность обеспечивает последовательность соединений.

Преимущества:

• Простой в эксплуатации благодаря простому переключателю полярности - не требуется перенастройки оборудования.
• Улучшенная стабильность сложения фаз при нескольких дугах.
• Повышенная эффективность и надежность обеспечивается системой охлаждения, выполненной по запатентованной технологии Coaxial Transformer Technology.
• Коэффициент мощности 95% позволяет подсоединить до нескольких аппаратов к одному посту, что значительно снижает затраты.
• Для регистрации параметров сварки применяется система дистанционного управления процессами ArcLink, Ethernet и DeviceNet.
• Неограниченный контроль частоты и баланса положительных и отрицательных циклов и амплитуд.
• Соответствует требованиям стандартов IEC974-1 и СЕ.
• Гарантия 3 года на качество сборки и комплектующие

Рекомендуемые механизмы подачи проволоки: Блок управления PF10A, головка PF10S

Сеть питания - 400/3/50-60
Сварочный ток/Напряжение/ПВ - 1000A/44V/100%
Сетевой предох. - 80A
Диапазон регулировки сварочного тока - 200-1000A
Габариты, мм - 1110x488x838
Вес, кг - 250

Power Wave AC/DC 1000 SD

Power Wave AC/DC 1000 SD

Высокая производительность, качество и надежность


Power Wave® AC/DC 1000 предлагает новое качество сварки под флюсом. Кроме стандартных достоинств этого метода, таких как высокий коэффициент наплавки и хорошее проплавление, устройство предлагает дополнительно улучшенный контроль и большую стабильность дуги. Используя установку Power Wave® AC/DC 1000 SD, Вы получаете преимущества двух разных типов оборудования: устройства SAW DC - скорость, большой коэффициент наплавки и провар, и SAW AC - устойчивость к магнитному дутью. Использование Waveform Control Technology дает больше возможностей по управлению процессом сварки. В многодуговых системах реализация управления взаимодействием нескольких дуг на порядок проще, чем ранее. Источники легко коммутируются в параллель при сварке на токах более 100А при ПВ 100%.

Преимущества:

• Переключение полярности осуществляется программным обеспечением источника и не требует перенастройки оборудования.
• Улучшенная стабильность и независимый контроль в многодуговой конфигурации.
• Повышенная эффективность и надежность обеспечивается в том числе системой охлаждения, выполненной по запатентованной технологии Coaxial Transformer Technology.
• Коэффициент мощности 95% позволяет расширять и модернизировать производство без увеличения энергопотребления предприятия.
• Для регистрации параметров сварки применяется система дистанционного управления процессами посредсвом: ArcLink, Ethernet и DeviceNet.
• Высокий класс защиты - IP23 позволяет использовать аппарат в сложных условиях эксплуатации на открытом воздухе.
• Соответствует требованиям стандартов IEC974-1 и СЕ.
• Гарантия 3 года на качество сборки и комплектующие.

Сварочные процессы: SAW

Рекомендуемые механизмы подачи проволоки:
• Контроллеры MAXsaTM 10А, 19А, головки MAXsaTM 22, 29
• Cruiser Tractor
