Оборудование для автоматической сварки неповоротных стыков труб и обечаек

Одним из направлений использования универсальной модульной системы BUGO-S SYSTEMS является орбитальная сварка труб.

Для этих целей используется портативная сварочная каретка UNIVERSAL BUG-O-MATIC со встроенной системой поперечных колебаний.

Установка поставляется в двух вариантах.

Модель BUG-5702 (BUG-5704) оснащена только встроенной системой поперечных колебаний

Модель BUG-6552 (BUG-6554) дополнительно имеет встроенное автоматическое устройством отслеживания высоты горелки., что позволяет упростить настройку оборудования и повысить качество сварногоо шва.


Во время сварки можно регулировать скорость перемещения, амплитуду, и скорость колебаний, устанавливать время задержки справа и слева, а также применять несколько различных шаблонов колебаний. В процессе сварки специальным регулятором можно смещать горелку влево или вправо.

Система контроля высоты горелки позволяет автоматически поддерживать необходимый сварочный ток в процессе сварки.

Система может агрегироваться с любыми сварочными полуавтоматами.

В процессе работы используются быстросъемные стальные бандажи типа BRR-3250

Данная система является аналогом ESAB Railtrac Orbital

При использовании тележки MPD-1065 и рельсов ARR-1080 (AFR-3000) оборудование может использоваться для сварки листов

Технические характеристики:

• питание: 220 или 42 В переменного тока, 50/60 Гц
• скорость перемещения: 75 – 1750 мм/мин.
• скорость колебаний: 100-2500 мм/мин.
• грузоподъемность при вертикальной загрузке: 14 кг
• задержка (с каждой стороны): 0 – 3 секунды
• амплитуда колебаний: 2 – 50 мм
• корректировка положения горелки (влево + вправо): 100 мм
• вес: 12 кг

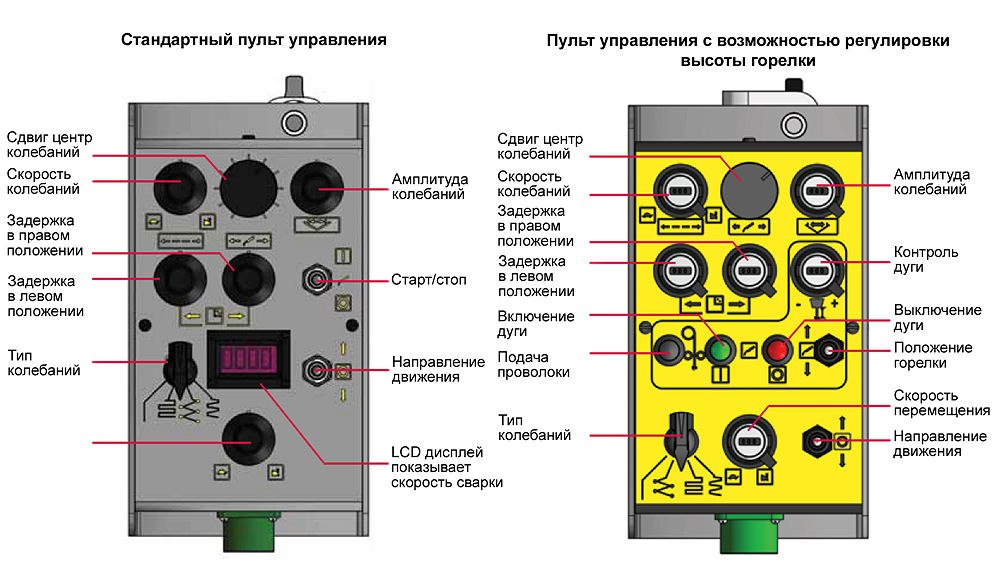

Стандартный пульт управления и пуль управления с возможностью регулировки высоты горелки

Стандартный пульт управления и пуль управления с возможностью регулировки высоты горелки

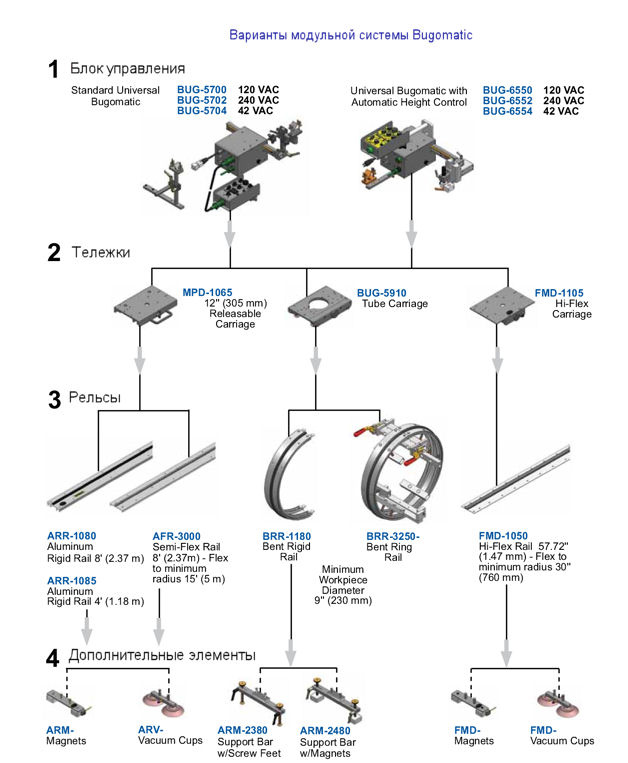

Варианты модульной системы Bugomatic

Варианты модульной системы Bugomatic

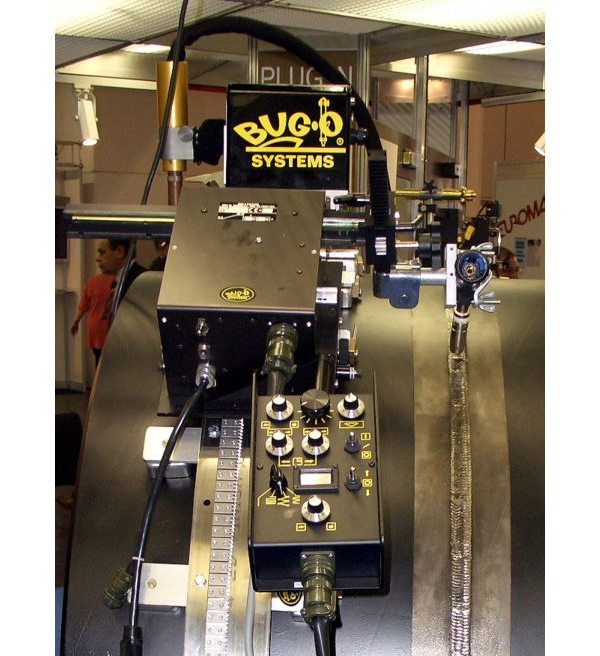

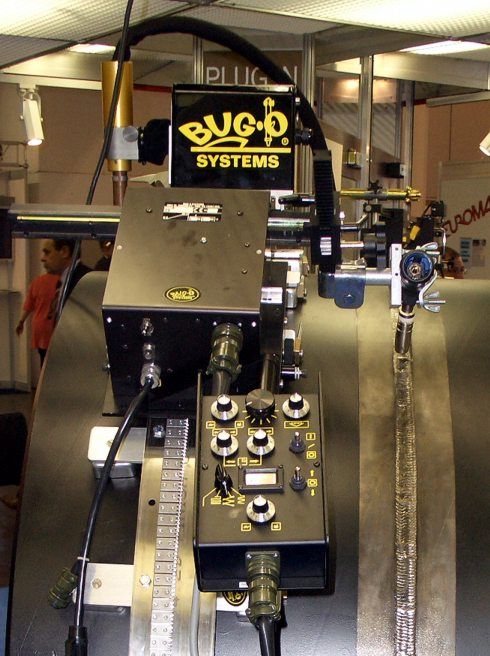

Движение сварочной каретки по гибкому рельсу, закрепленному на магнитах

Движение сварочной каретки по гибкому рельсу, закрепленному на магнитах

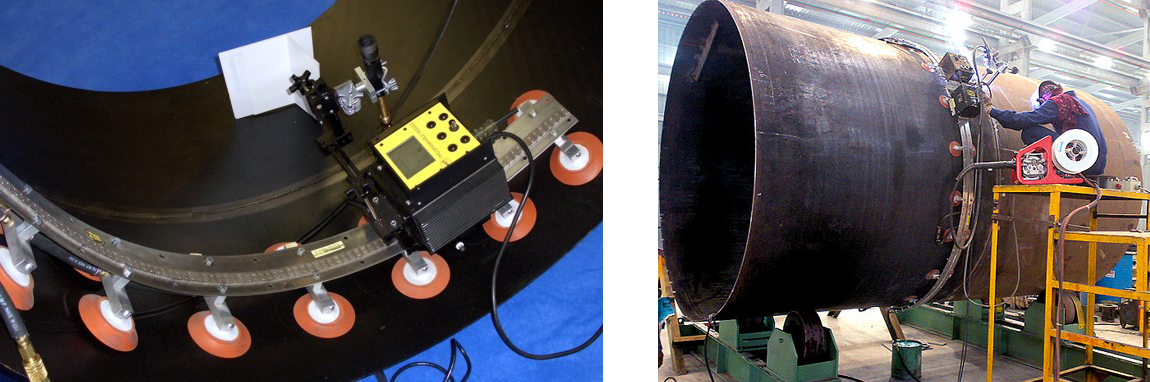

Движение сварочной каретки по гибкому рельсу, закрепленному на присосках

Движение сварочной каретки по гибкому рельсу, закрепленному на присосках
