Cамонастраивающиеся (самоцентрирующиеся) сварочные роликовые вращатели (КНР)

Сварочные вращатели состоят из двух секций: приводной и неприводной.

Приводная секция оснащается одним или двумя электродвигателями с синхронизированным управлением.
При одном двигателе вращающий момент передаётся на вторую роликоопору с помощью вала и редукторов.
Вращатели имеют бесступенчатую регулировку скорости вращения. Управление электродвигателями осуществляется программируемым частотным приводом. Для обеспечения автоматических процессов предусмотрена возможность сопряжения со сварочной аппаратурой.

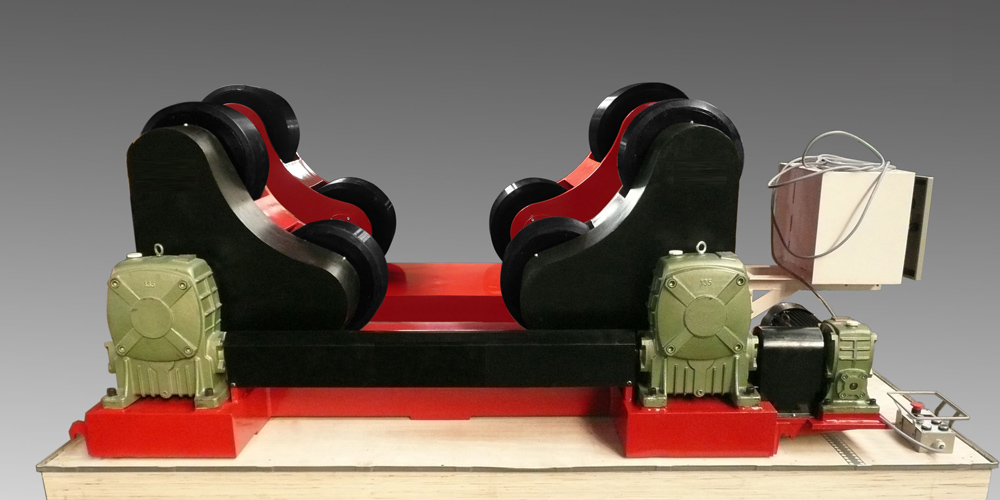

Самонастраивающийся сварочный роликовый вращатель с одним электроприводом

В качестве дополнительной опции приводная и неприводная секции могут устанавливаться на рельсовые тележки.

Для улучшения сцепления с вращаемой деталью на вращателях грузоподъёмность до 100 т устанавливаются комбинированные ролики, состоящие из одного центрального резинового диска и двух стальных дисков меньшего диаметра.

Все вращатели комплектуются пультом дистанционного управления, на котором показывается скорость вращения.

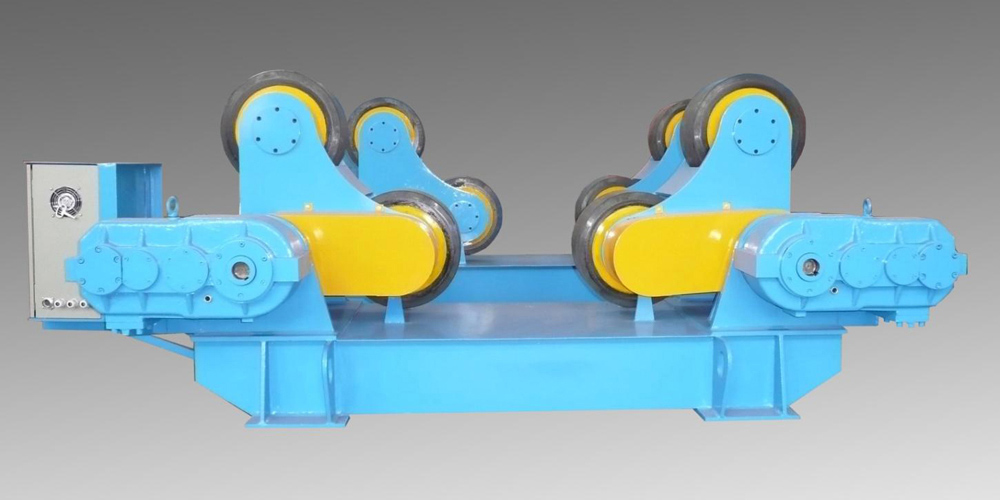

Самонастраивающийся сварочный роликовый вращатель с двумя электроприводами

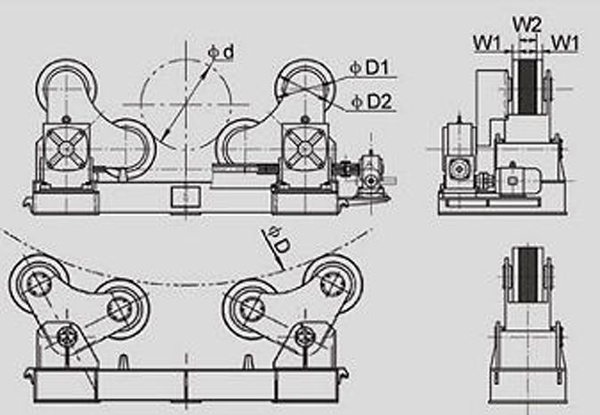

Самонастраивающийся сварочный роликовый вращатель с одним электроприводом - схема

HGZ-5 / HGZ-10 / HGZ-20 / HGZ-40 (HGZT-40) / HGZ-60 (HGZT-60) / HGZ-80 (HGZT-80) / HGZ-100 (HGZT-100) / HGZ-150 (HGZT-150)

Максимальная грузоподъемность, т - 5 / 10 / 20 / 40 / 60 / 80 / 100 / 150
Полиуретановый ролик Диаметр D1, мм - 250 / 300 / 350 / 400 / 450 / 450 / 500 / 500
Полиуретановый ролик Ширина W, мм - 100 / 120 / 150 / 160 / 180 / 240 / 240 / 2*200
Диаметр обечайки D Мин. d, мм - 250 / 320 / 500 / 600 / 750 / 850 / 1000 / 1000
Диаметр обечайки D Макс. D, мм - 2500 / 3200 / 3800 / 4500 / 5000 / 5500 / 6300 / 6300
Линейная скорость ролика, м/час - 6-60 / 6-60 / 6-60 / 6-60 / 6-60 / 6-60 / 6-60 / 6-60
Мощность двигателя, Один двигатель, кВт - 0,75 / 1,1 / 1,5 / 3,0 / 4,0 / 4,0 / 5,5 / 7,5
Мощность двигателя, Два двигателя, кВт - - / - / - / 2x1,5 / 2x2,2 / 2x3,0 / 2x3,0 / 2x4,0
Способ управления - Частотно-регулируемый привод

* - Литера Т в названии означает наличие двух электроприводов во вращателе.

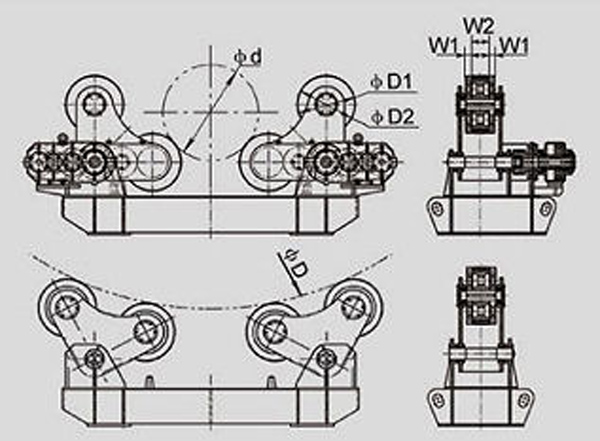

Самонастраивающийся сварочный роликовый вращатель с двумя электроприводами - схема

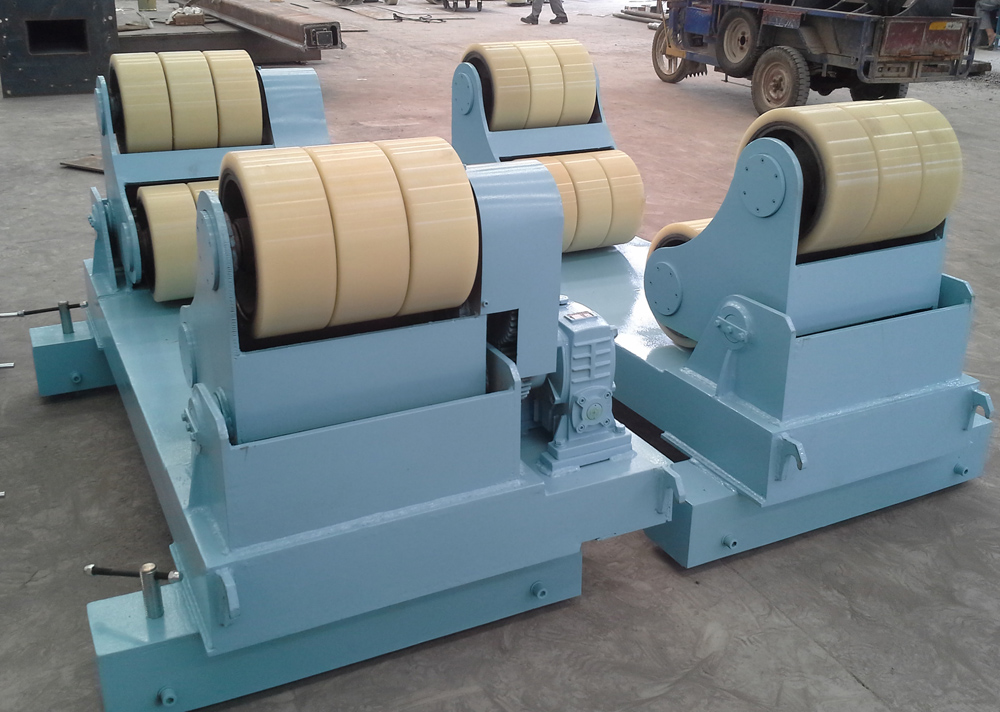

Самонастраивающийся вращатель с широкими роликами с одним электроприводом на тележке

Самонастраивающийся вращатель с широкими роликами с одним электроприводом на тележке

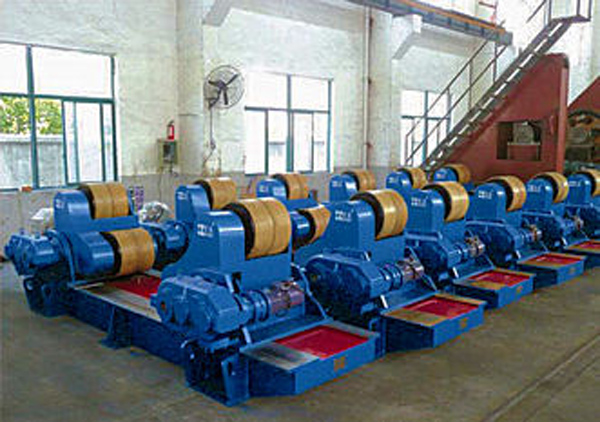

Самонастраивающийся вращатель с полиуретановыми роликами с двумя электроприводами

Самонастраивающийся вращатель с полиуретановыми роликами с двумя электроприводами

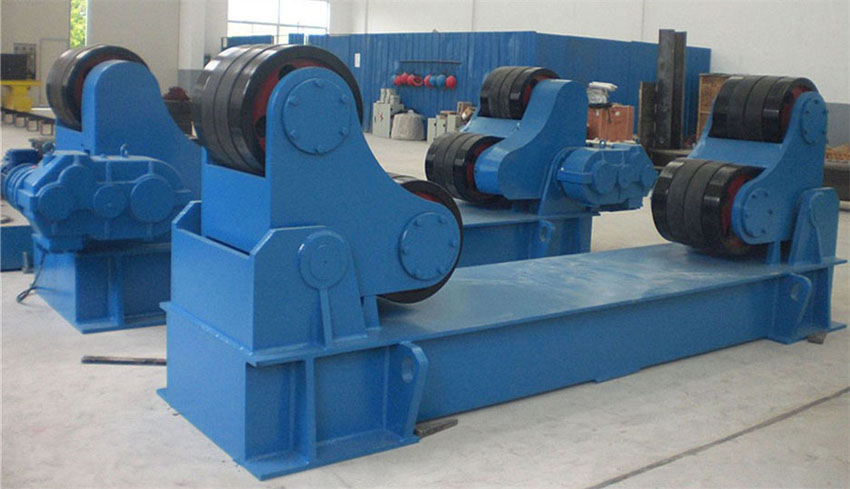

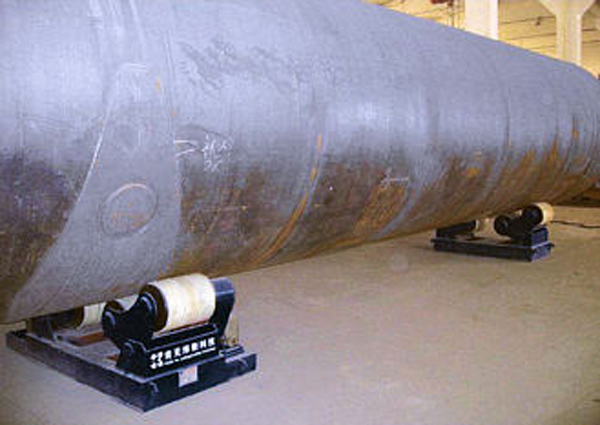

Вращатель с роликами из износостойкой резины

Вращатель с роликами из износостойкой резины

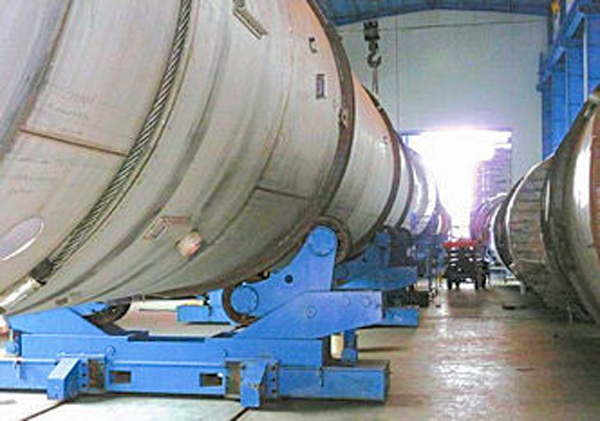

Самоцентрирующийся подъёмный вращатель для сборки обечаек на площадке

Самоцентрирующийся подъёмный вращатель для сборки обечаек на площадке

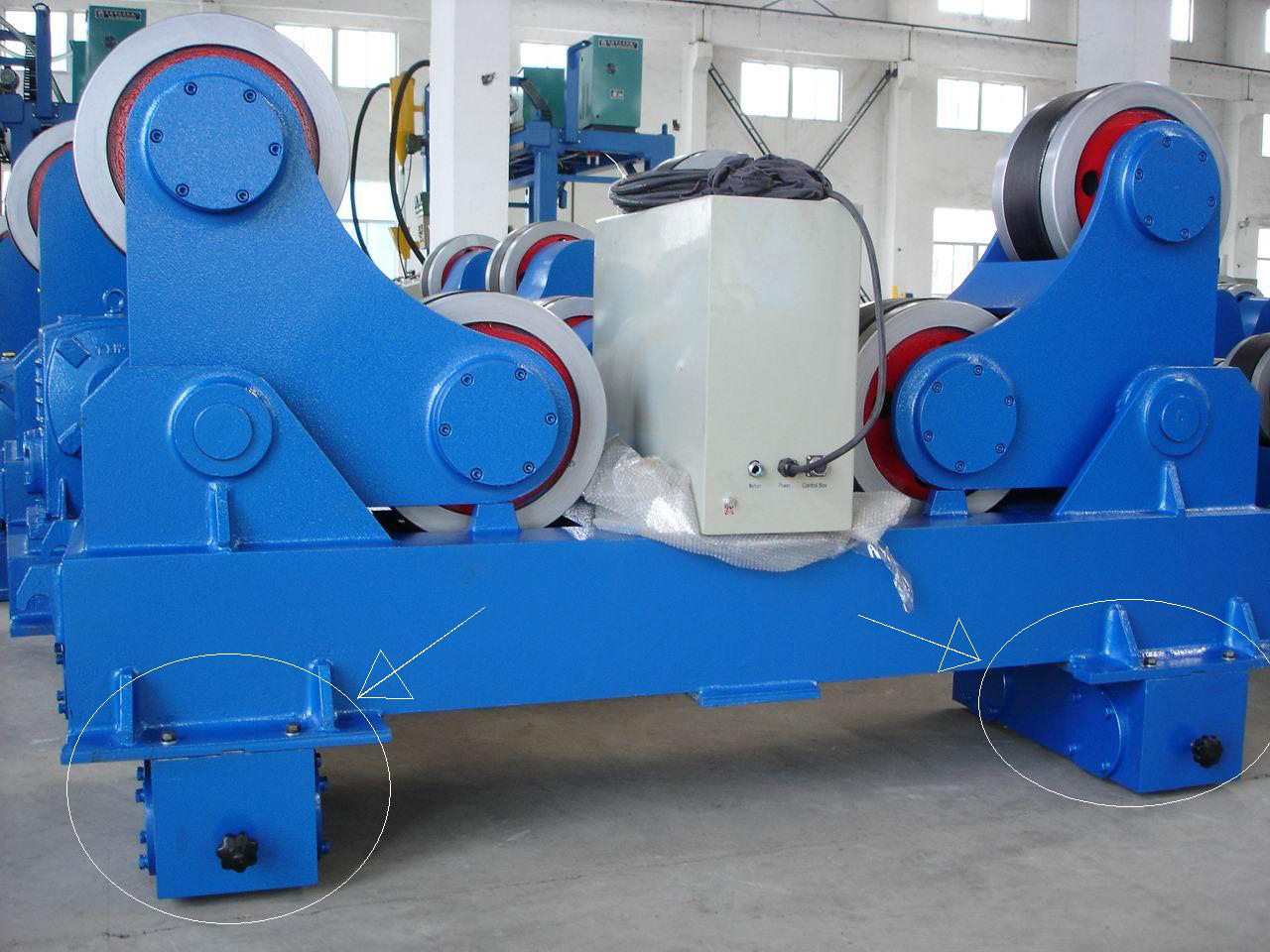

Вращатель грузоподъемностью 40 т с установленными рельсовыми тележками

Вращатель грузоподъемностью 40 т с установленными рельсовыми тележками

Вращатель грузоподъемностью 40 т с установленными рельсовыми тележками

Вращатель грузоподъемностью 40 т с установленными рельсовыми тележками

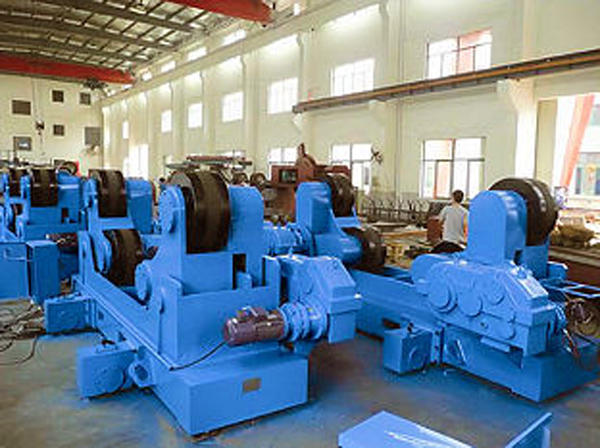

Cамонастраивающиеся (самоцентрирующиеся) сварочные роликовые вращатели

Cамонастраивающиеся (самоцентрирующиеся) сварочные роликовые вращатели

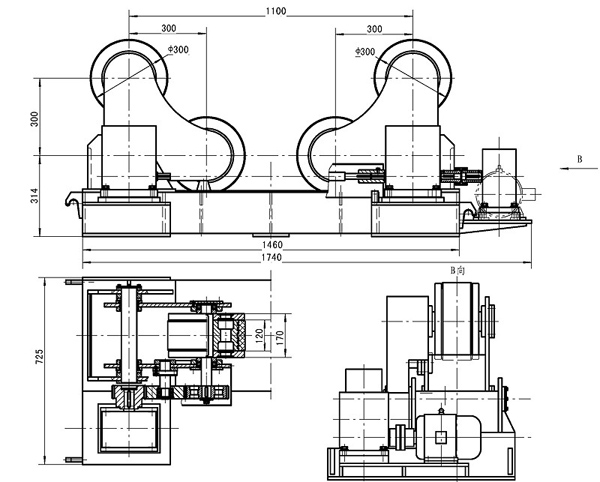

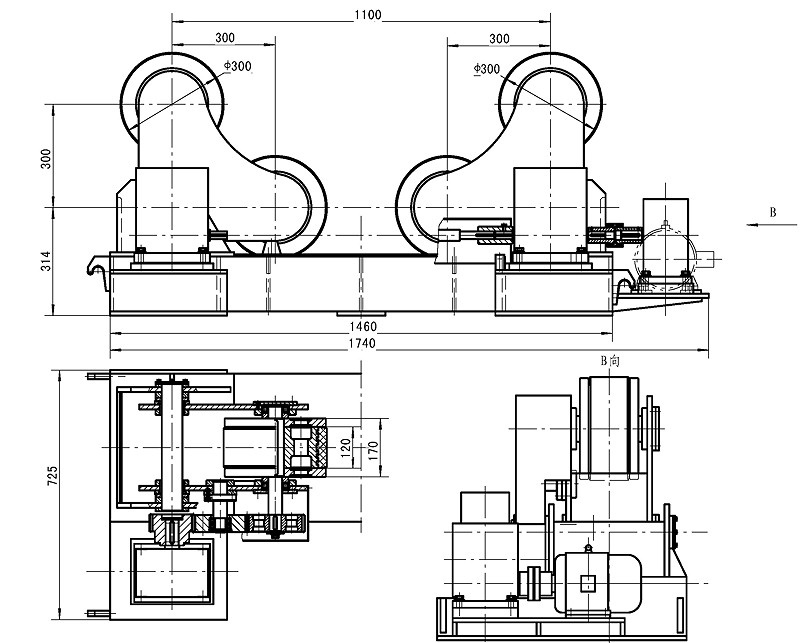

Чертеж самоцентрирующегося вращателя грузоподъемностью 10 т.

Чертеж самоцентрирующегося вращателя грузоподъемностью 10 т.
