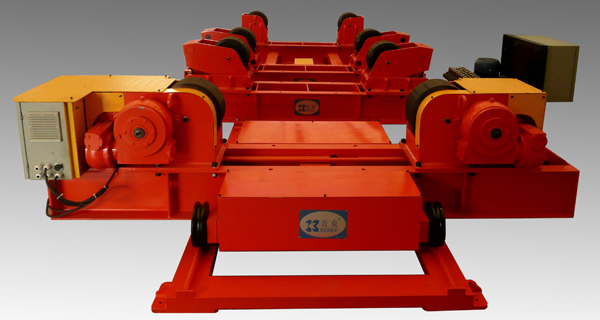

Сварочный роликовый вращатель с настройкой на необходимый диаметр и Сварочный роликовый вращатель, настраиваемый с помощью винтовой передачи

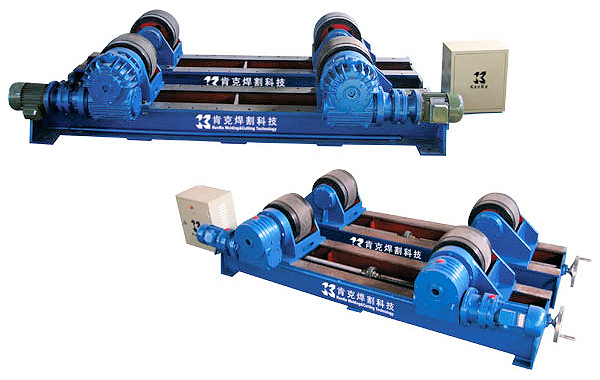

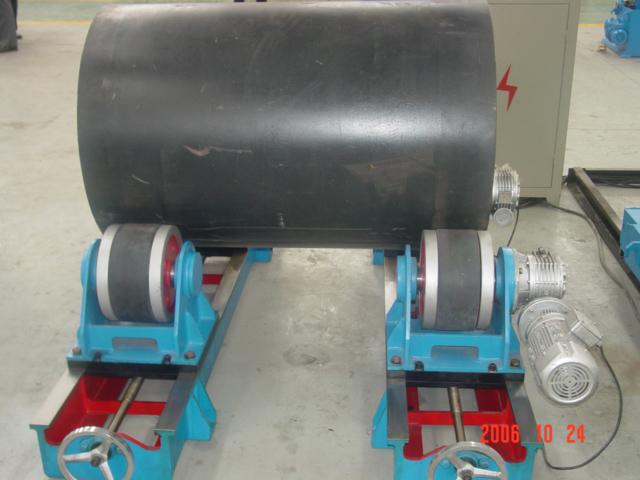

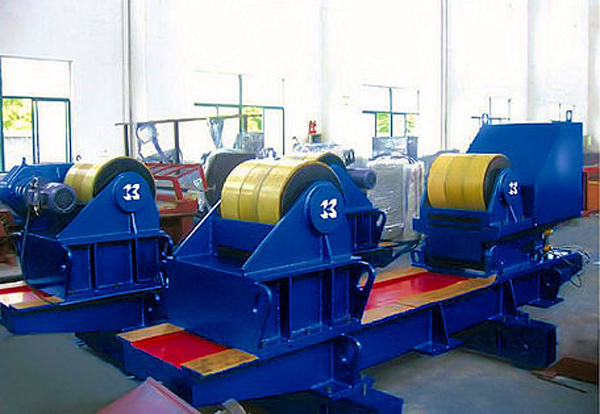

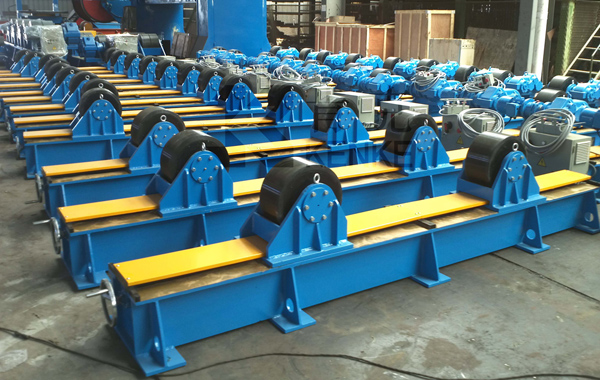

Сварочный роликовый вращатель с настройкой на необходимый диаметр свариваемого изделия вручную за счёт перемещения блоков роликоопор. В нужном положении блоки фиксируются болтами.

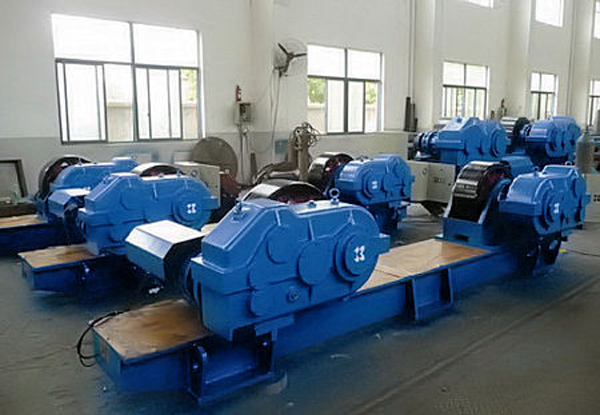

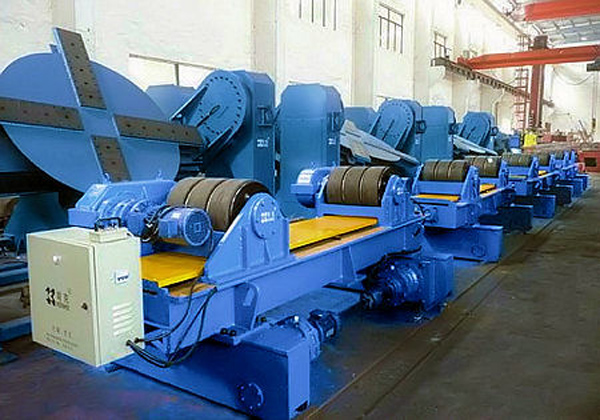

Сварочный роликовый вращатель, настраиваемый с помощью винтовой передачи

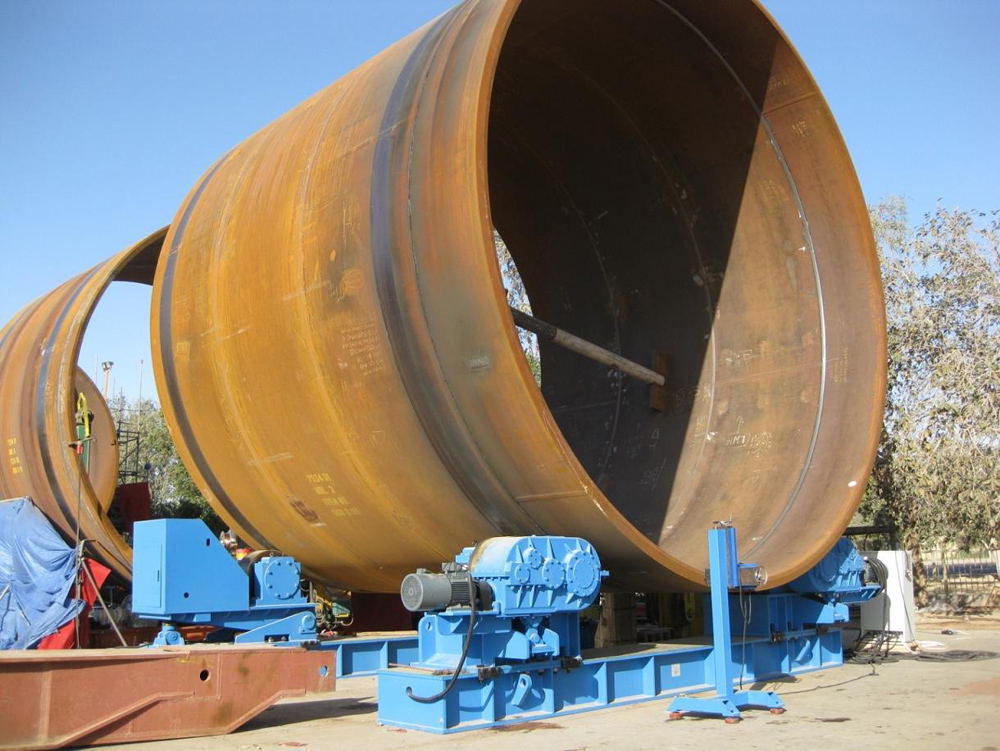

Настраиваимые сварочные роликовые вращатели

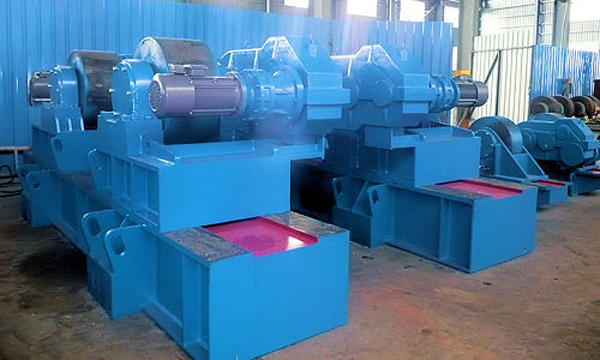

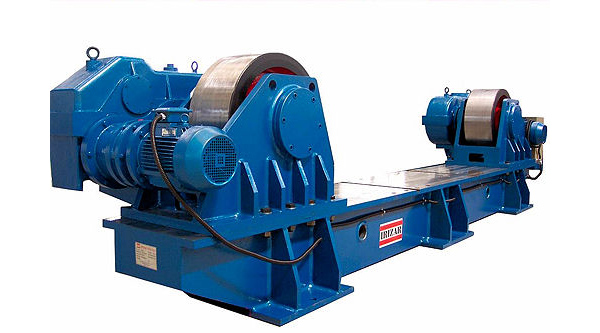

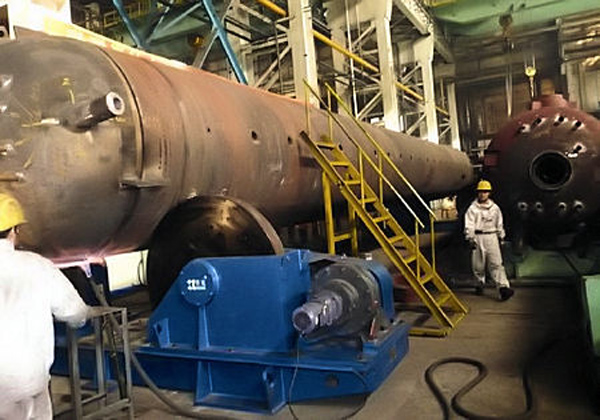

Сварочные вращатели состоят из двух секций: приводной и неприводной.

Приводная секция вращателя оснащается двумя электродвигателями с синхронизированным управлением.

Сварочные вращатели оснащаются программируемыми частотнорегулируемыми электроприводами и имею плавную бесступенчатую регулировку скорости вращения. Для обеспечения автоматических процессов предусмотрена возможность сопряжения со сварочным оборудованием.

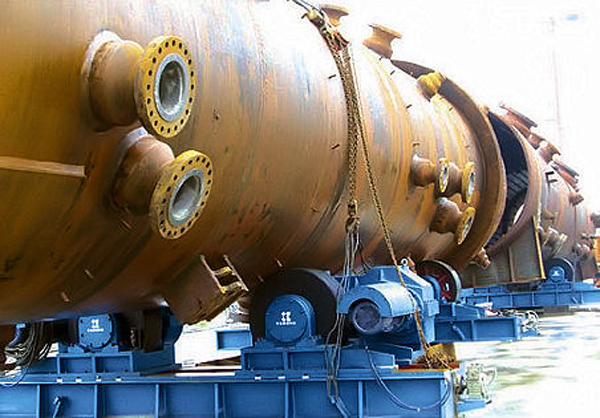

Для вращения длинномерных деталей возможна синхронизация вращения нескольких приводных секций.

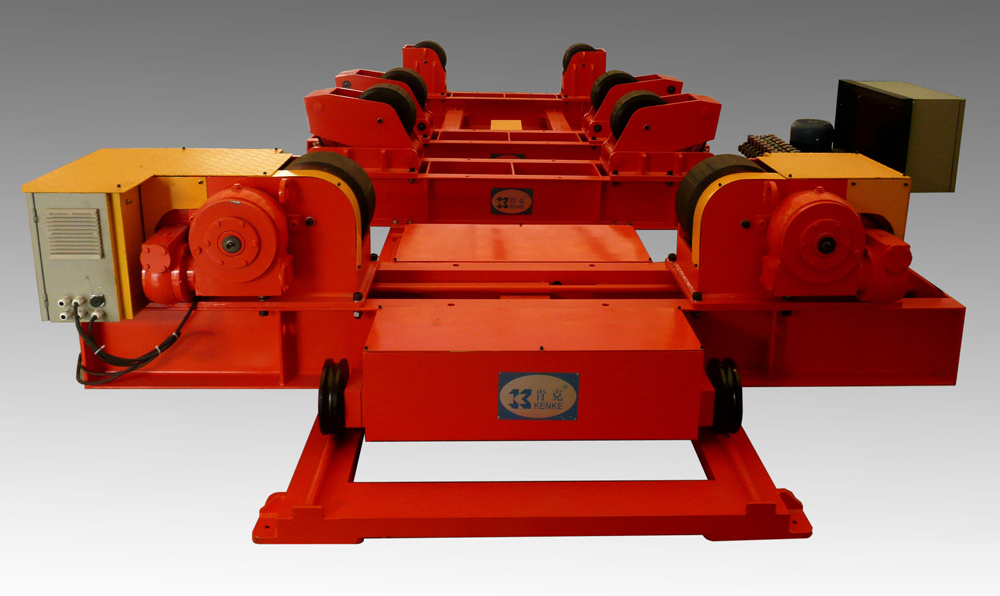

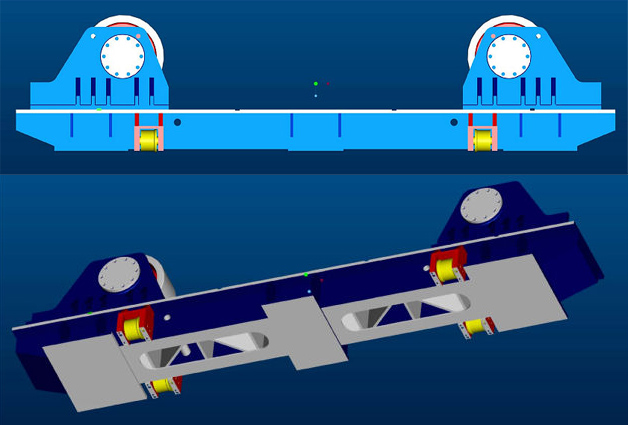

В качестве дополнительной опции приводная и неприводная секции могут устанавливаться на рельсовые тележки.

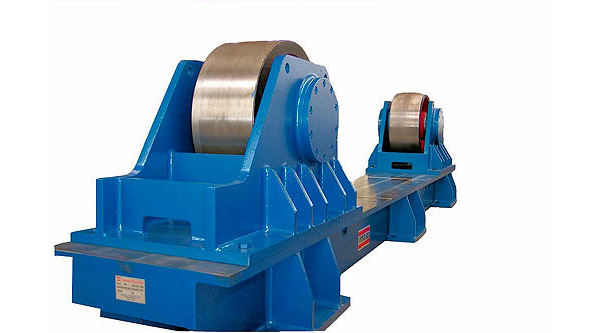

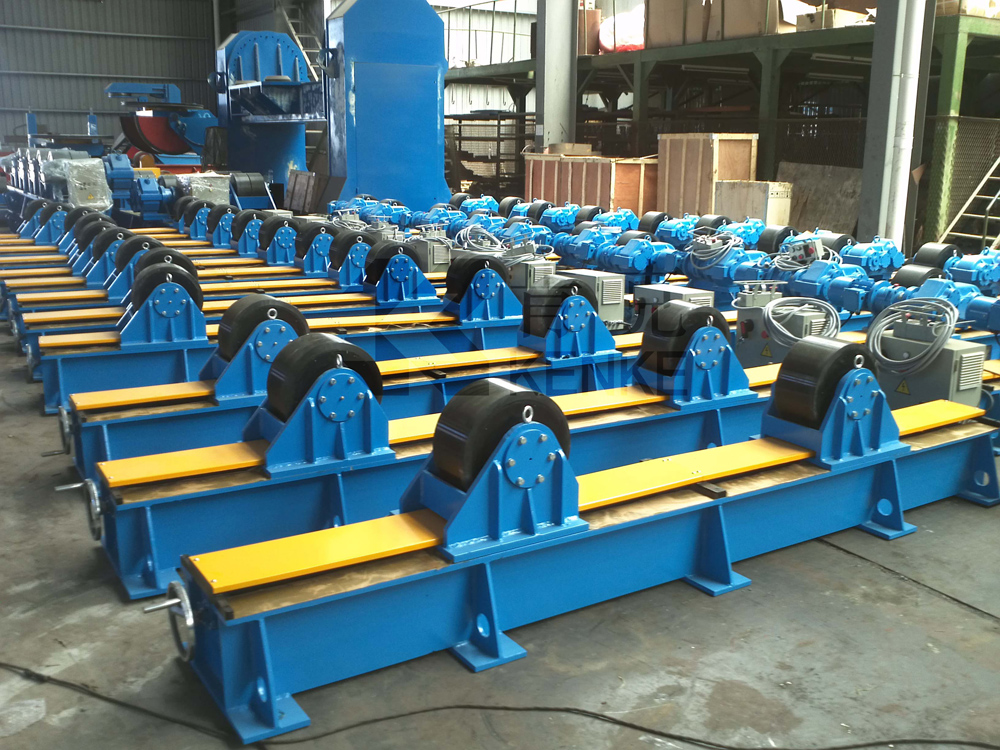

В стандартной комплектации настройка сварочного вращателя на необходимый диаметр свариваемого изделия осуществляется вручную за счёт перемещения блоков роликоопор. В нужном положении блоки фиксируются болтами.

Для перемещения роликоопор на вращателях грузоподъемностью до 40 т может использоваться винтовая передача.

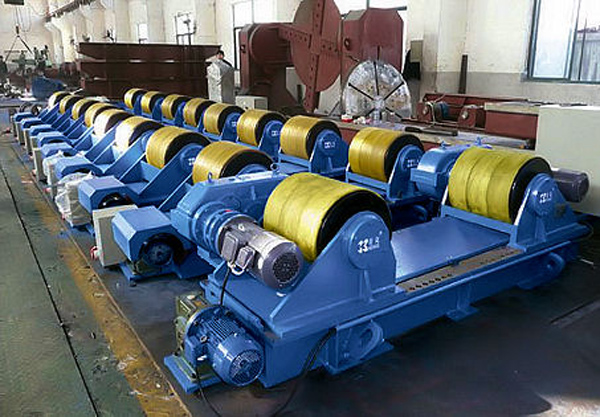

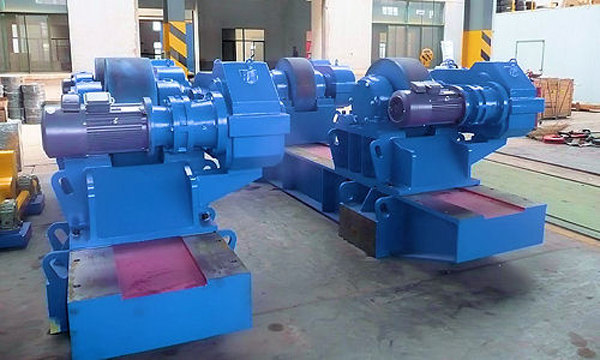

Для улучшения сцепления с вращаемой деталью на вращателях грузоподъёмность до 100 т устанавливаются комбинированные ролики, состоящие из одного центрального металлического диска, покрытого слоем полиуретана или специальной резиной, и двух стальных дисков меньшего диаметра.

Все сварочные вращатели комплектуются пультом дистанционного управления с индикатором скорости вращения.

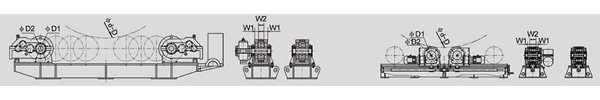

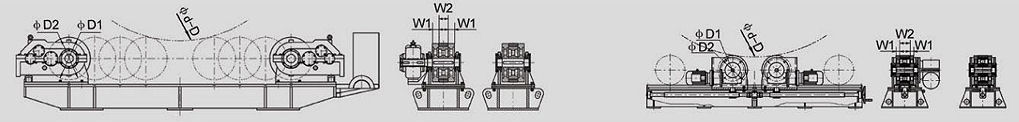

Настраиваимые сварочные роликовые вращатели - схема

HGK-2 / HGK-5 / HGK-10 / HGK-20 / HGK-40 / HGK-60 / HGK-80 / HGK-100

Максимальная грузоподъемность, т - 2 / 5 / 10 / 20 / 40 / 60 / 80 / 100
Полиуретановый ролик Диаметр D1, мм - 200 / 250 / 300 / 350 / 400 / 450 / 450 / 500
Полиуретановый ролик Ширина W, мм - 80 / 120 / 130 / 180 / 220 / 2*180 / 2*180 / 2*200
Диаметр обечайки D Мин. d, мм - 150 / 250 / 300 / 500 / 500 / 500 / 800 / 800
Диаметр обечайки D Макс. D, мм - 2000 / 2800 / 3200 / 4500 / 5000 / 5000 / 6000 / 6000
Мощность двигателя, кВт - 2х0.18 / 2х0.37 / 2х0.55 / 2х0.55 / 2х1.5 / 2х2.2 / 2х3 / 2х3
Линейная скорость ролика, м/час - 6-60 / 6-60 / 6-60 / 6-60 / 6-60 / 6-60 / 6-60 / 6-60
Способ управления - Частотно-регулируемый привод

HGK-100 / HGK-160 / HGK-200 / HGK-250 / HGK-300 / HGK-500 / HGK-800 / HGK-1200

Максимальная грузоподъемность, т - 100 / 160 / 200 / 250 / 300 / 500 / 800 / 1200
Полиуретановый ролик Диаметр D1, мм - 500 / 600 / 700 / 700 / 800 / 800 / 900 / 1000
Полиуретановый ролик Ширина W, мм - 200 / 200 / 250 / 250 / 300 / 350 / 400 / 480
Диаметр обечайки D Мин. d, мм - 800 / 800 / 800 / 800 / 800 / 1000 / 1000 / 1000
Диаметр обечайки D Макс. D, мм - 6000 / 6000 / 6500 / 6500 / 6500 / 8000 / 8000 / 8000
Мощность двигателя, кВт - 2х3 / 2х4 / 2х4 / 2х5.5 / 2х5.5 / 2х7.5 / 2х11 / 2х15
Линейная скорость ролика, м/час - 6-60 / 6-60 / 6-60 / 6-60 / 6-60 / 6-60 / 6-60 / 6-60
Способ управления - Частотно-регулируемый привод

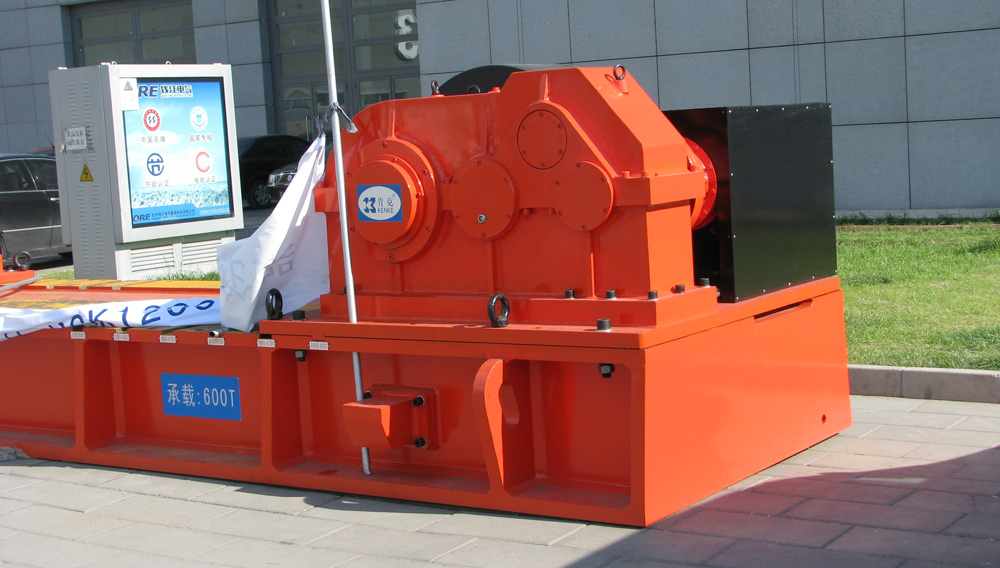

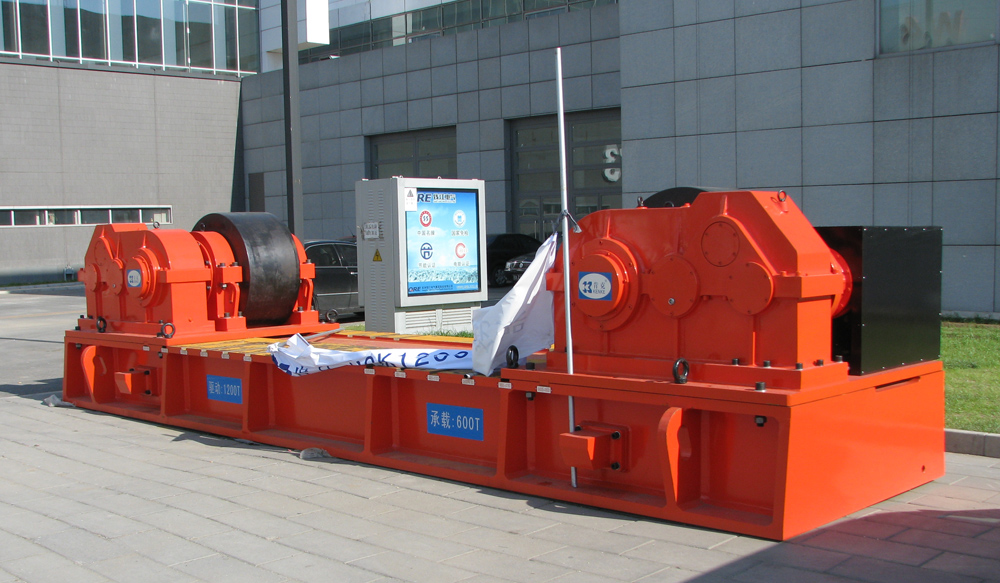

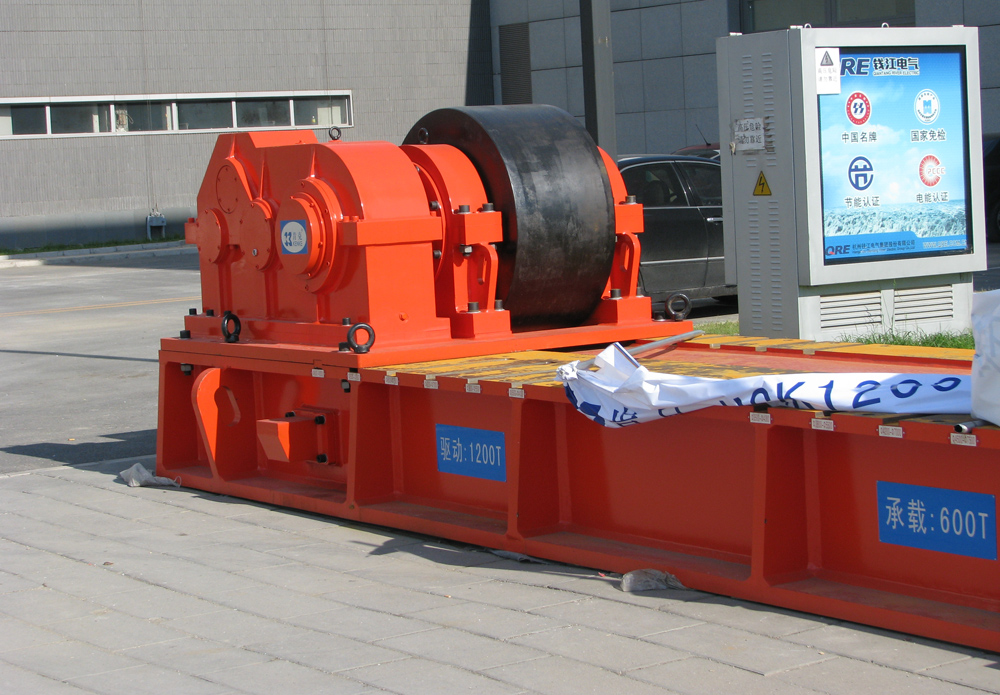

Настраиваимые сварочные роликовые вращатели

Возможно изготовление различных модификаций настраиваемых роликовых вращателей.

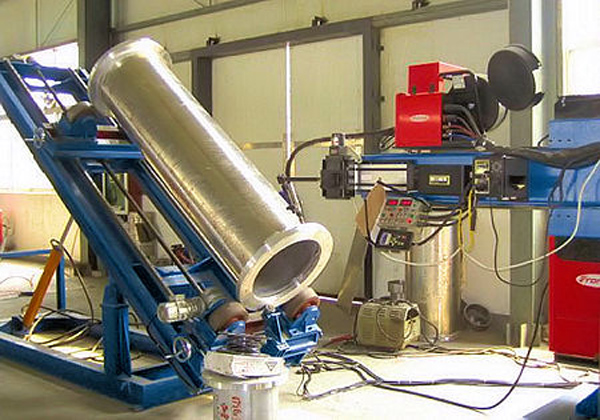

Сварочные вращатели, оснащённые устройством компенсации смещения обечайки (система антидрифт). Для предотвращения смещения свариваемого изделия используются специальные сварочные роликовые вращатели. В этих вращателях ролики неприводной секции могут перемещаться по вертикали с помощью гидравлического или электромеханического привода. Управляться эти приводы могут как вручную, так и автоматически. При автоматическом управлении управляющий сигнал поступает от датчика, смонтированного на стойке. (Стоит заметить, что наличие датчика и связанной с ним автоматики удорожает механизм компенсации, примерно, на треть)
