Сварочные позиционеры с гидравлической системой высоты подъема и наклона стола

Сварочные позиционеры с гидравлической системой высоты подъема и наклона стола

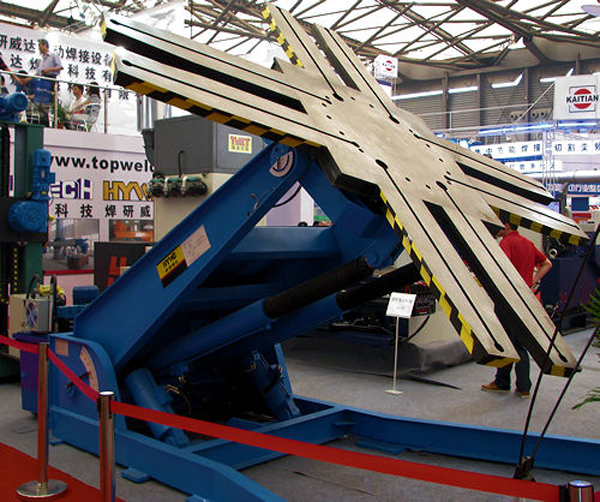

Позиционеры с гидравлической системой подъема планшайбы

Позиционеры с гидравлической системой подъема планшайбы

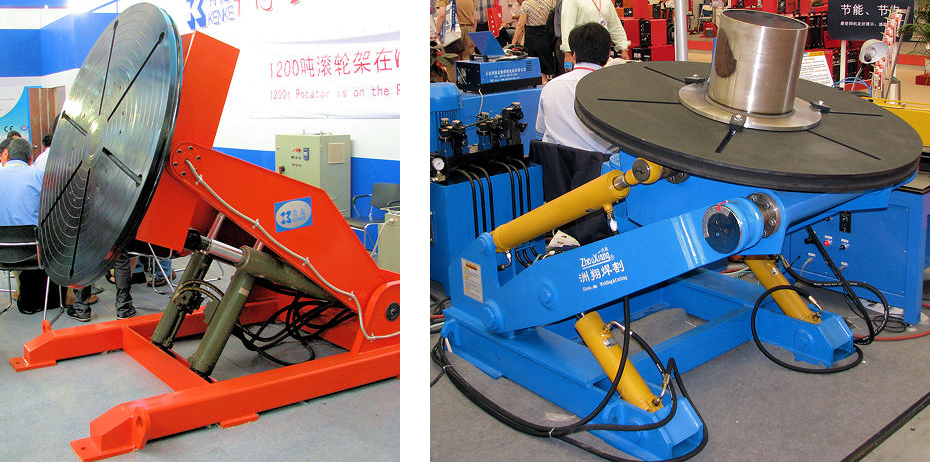

Позиционер с гидравлической системой подъема планшайбы

Позиционер с гидравлической системой подъема планшайбы

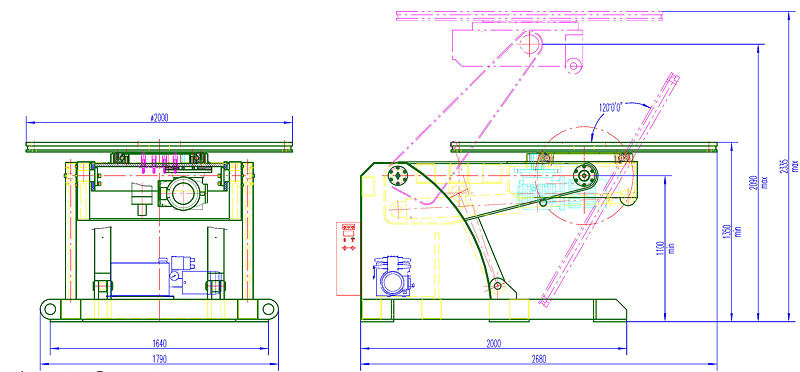

Чертеж позиционера с гидравлической системой регулировки высоты подъема и наклона стола грузоподъемностью 5 тонн

Чертеж позиционера с гидравлической системой регулировки высоты подъема и наклона стола грузоподъемностью 5 тонн

Диаметр планшайбы - 2 000 мм
Высота подъема стола - 1 100 - 2 090 мм
Мощность двигателя вращения планшайбы - 1,5 кВт
Скорость вращения планшайбы - 0,05 - 0,5 об/мин
Мощность двигателя гидростанции - 1,5 кВт
Давление в гидросистеме - > 20 Мпа
