Сварочные позиционеры малой грузоподъёмности

Сварочные позиционеры малой грузоподъёмности

Сварочные позиционеры KB-100 и CNC-100

Сварочные позиционеры малой грузоподъёмности
Зажимные патроны для сварочных позиционеров

Со склада в Москве!

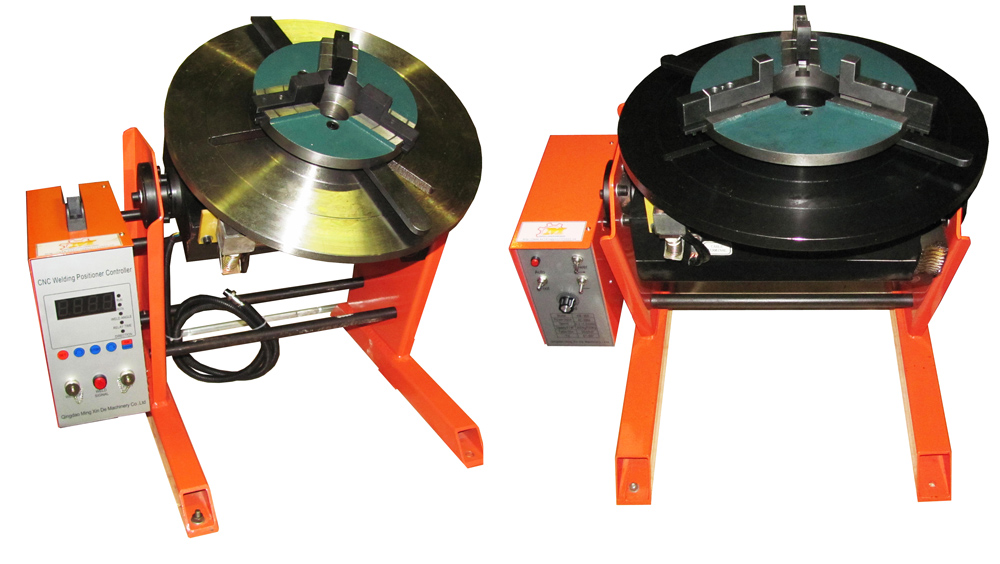

Сварочные позиционеры KB-100 и CNC-100
Комплектация: зажимной патрон, пульт ДУ (педаль)

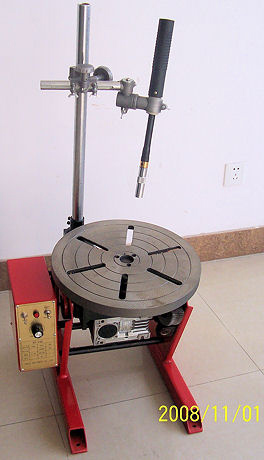

Сварочный позиционер малой грузоподъемности с держателем для горелки Модель BY-100C

Сварочный позиционер малой грузоподъемности с держателем для горелки Модель BY-100C
Комплектация: зажимной патрон, пульт ДУ (педаль), держатель для горелки


CNC-100 / CNC-300 / KB-100 / KB-300 / BY-100-7,5

Грузоподъёмность максимальная при горизонтальном положении планшайбы, кг - 100 / 300 / 100 / 300 / 100
Грузоподъёмность максимальная при вертикальном положении планшайбы, кг - 50 / 100 / 50 / 150 / 50
Скорость вращения планшайбы мин./макс., об./мин - 0,01-9 / 0,01-5 / 0,5-5 / 0,2-2,5 / 1-7,5
Диаметр планшайбы, мм - 400 / 500 / 400 / 500 / 345
Максимальный угол наклона планшайбы, ° - 0-90 ручной / 0-90 ручной / 0-90 ручной / 0-90 ручной / 0-90 ручной
Номинальный сварочный ток, А - 500 / 500 / 500 / 500 / 500
Модель патрона - KD-300 с дополнительными губками / KD-300 с дополнительными губками / KD-300 с дополнительными губками / KD-300 с дополнительными губками / D 200
Внутренний диаметр зажимаемого изделия, мм - 170-280 / 170-280 / 170-280 / 170-280 /
Наружный диаметр зажимаемого изделия, мм - 10-400 / 10-400 / 10-400 / 10-400 / 20-210
Центральное сквозное отверстие, мм - 45 / 90 / 45 / 90 /
Напряжение питающей сети - 220 В/ 50 Гц / 1 ф
Масса, кг - 70 / 102 / 70 / 102 / 52
Примечание - Модели CNC оснащены шаговым двигателем и программируемым блоком управления, позволяющим задавать угол поворота планшайбы в диапазоне 0-360°

Малые сварочные позиционеры могут оснащаться различными двигателями и контроллерами, в том числе шаговыми двигателя с контроллерами на базе ЧПУ.

Контроллер с ЧПУ обеспечивает равномерное движение планшайбы сварочного позиционера на скоростях 0,01-9 об./мин и позволяет задавать угол поворота до 1 градуса. Кроме того имеется возможность устанавливать время задержки начала вращения стола.

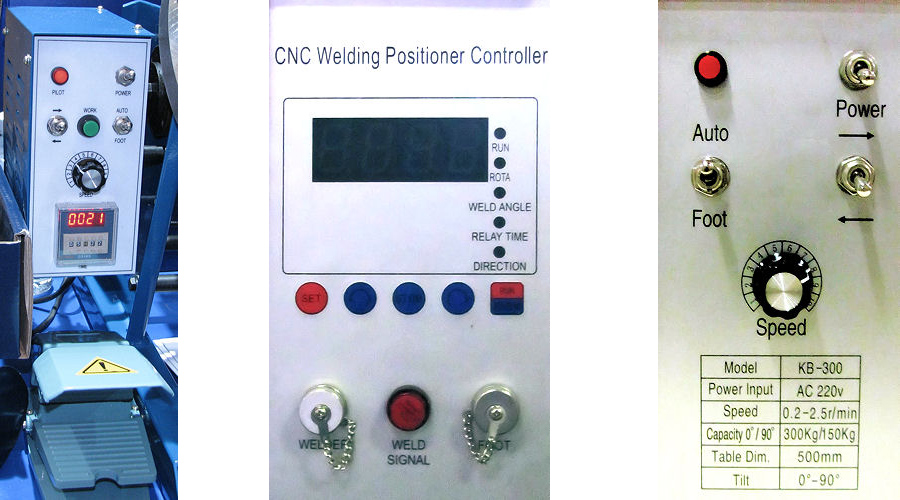

Блоки управления сварочным позиционером

Блок управления сварочным позиционером с возможностью установки времени вращения по таймеру

Блок управления сварочным позиционером с ЧПУ

Стандартный блок управления сварочным позиционером KB-300


Малые сварочные позиционеры серии KB (BY) грузоподъемностью до 100 кг широко используются в качестве базы для создания простых установок для сварки кольцевых швов.
С этой целью они могут оснащаться держателем горелки, пинолью, в т. ч. с пневмоприводом.

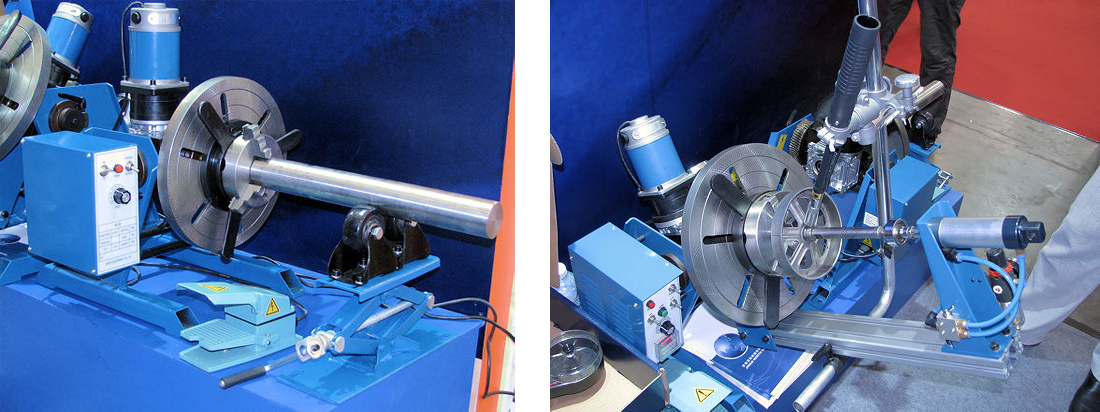

Установка для сварки кольцевых швов KB-100T (BY-100T-7,5)

Установка KB-100T (BY-100T-7,5) предназначена для сварки кольцевых швов на деталях длиной до 1 000 мм и диаметром до 200 мм. Имеет заднюю бабку/пиноль с пневматическим приводом, манометром и воздушным фильтром, а также держатель для горелки.

Установка для сварки кольцевых швов KB-100T (BY-100T-7,5)

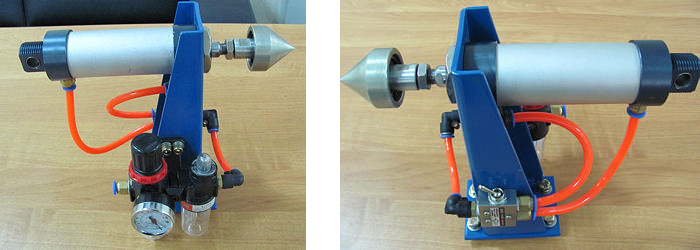

Задняя бабка/пиноль с пневматическим приводом

Задняя бабка/пиноль с пневматическим приводом


Стандартные решения по автоматизация сварки на базе сварочных позиционеров (манипуляторов) малой грузподъемности

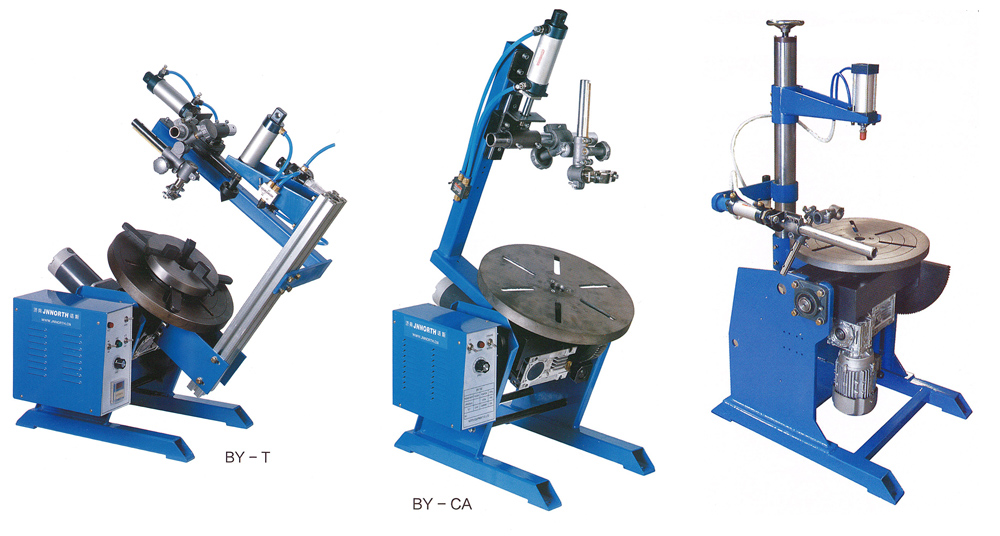

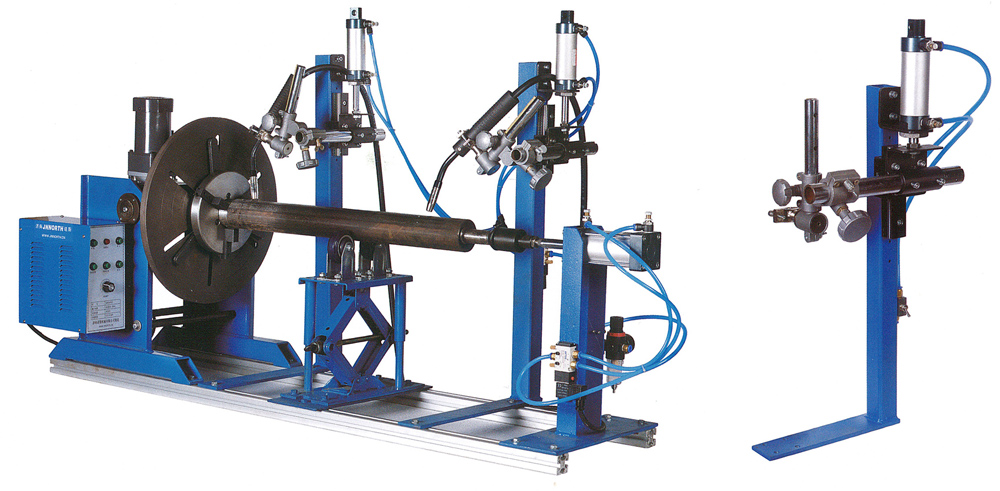

Сварочные установки для сварки кольцевых швов BY-T, BY-CA, BY-600H

Сварочная установка для сварки кольцевых швов BY-T

Сварочная установка для сварки кольцевых швов BY-CA

Сварочная установка для сварки кольцевых швов BY-600H

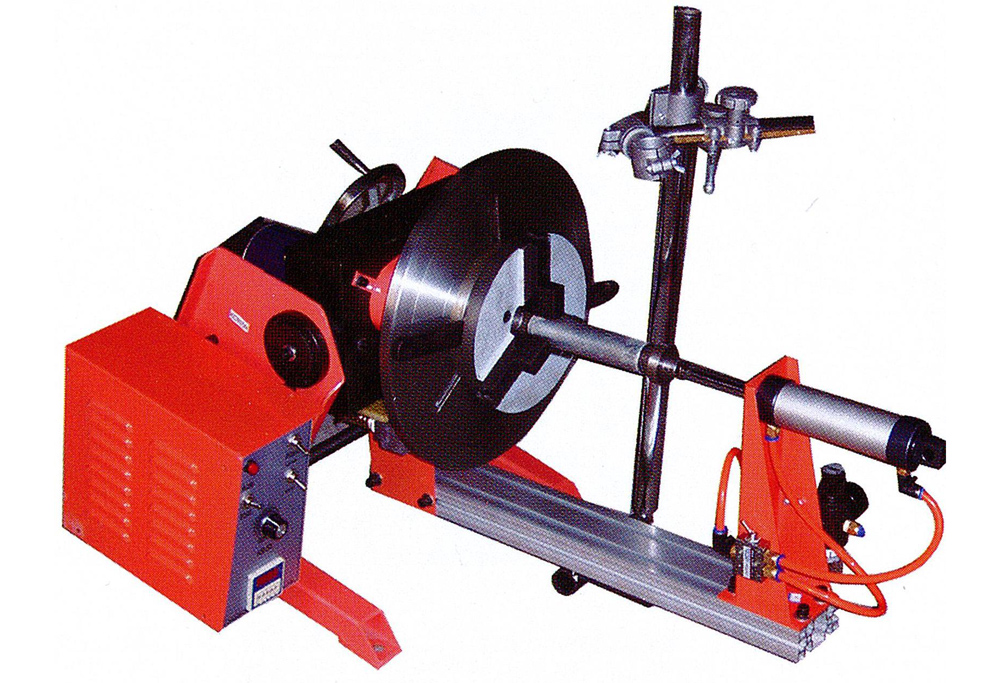

Сварочная установка для сварки кольцевых швов

Держатель горелки установки для сварки кольцевых швов

Сварочная установка для сварки кольцевых швов и держатель горелки установки для сварки кольцевых швов

BY-100CA / BYT-600H

Грузоподъёмность максимальная при горизонтальном положении планшайбы, кг - 100 / 600
Грузоподъёмность максимальная при вертикальном положении планшайбы, кг - 50 / 300
Скорость вращения планшайбы мин./макс., об./мин - 1,0-7/15 // 0,1/1,8
Диаметр планшайбы, мм - 345 / 450
Максимальный угол наклона планшайбы, ° - 0-90 ручной / 0-90 электродвигатель, 300 Вт
Номинальный сварочный ток, А - 300 / 300
Мощность двигателя привода планшайбы, Вт - 120 / 300
Напряжение питающей сети - 220 В/ 50 Гц / 1 ф
Высота поверхности планшайбы, мм - 415 / 675
Оснащение - Позиционер оснащен механизмом подачи горелки с пневмоприводом и держателем горелки / Позиционер оснащен механизмом подачи горелки с пневмоприводом и прижимным центральным фиксатором с пневмоприводом

Сварочный позиционер BY-100-7,5 и Сварочная установка BY-100Т-7,5

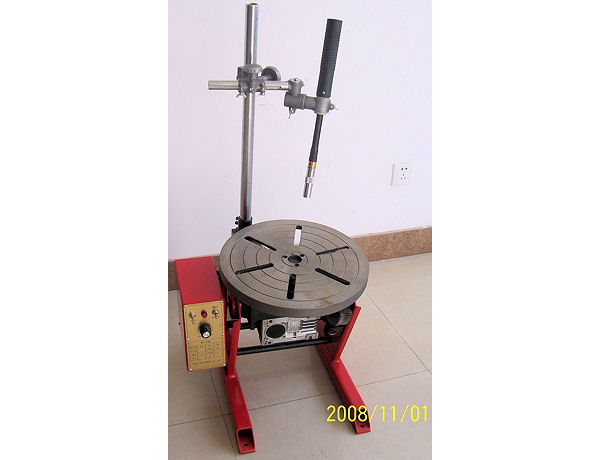

Сварочный позиционер BY-100-7,5

Сварочная установка BY-100Т-7,5


Зажимные патроны

Малые позиционеры поставляются, укомплектованные быстрозажимными патронами КD- 300, KD-200.

Зажимные патроны могут также поставляться отдельно.

KD-200 / KD-300 / KD-400 / KD-500 / KD-600 / KD-750 / KDA-600 трехлучевой / KDA-1000 трехлучевой

Вес зажимаемого изделия в горизонтальном положении, кг - 30 / 120 / 240 / 600 / 1000 / 1200 / 1000 / 1000
Внутренний диаметр зажимаемого изделия, мм - 110-210 / 170-280 / 250-380 / 360-500 / 400-620 / 550-800 / 85-350 / 85-950
Наружный диаметр зажимаемого изделия, мм - 20-130 / 80-190 / 120-250 / 200-340 / 150-410 / 380-580 / 170-615 / 170-1080
Диаметры зажимаемого изделия патроном с дополнительными губками, мм - 5-300 / 10-400 / 20-500 / 40-600 / 40-1500 / 40-1500 / - / -

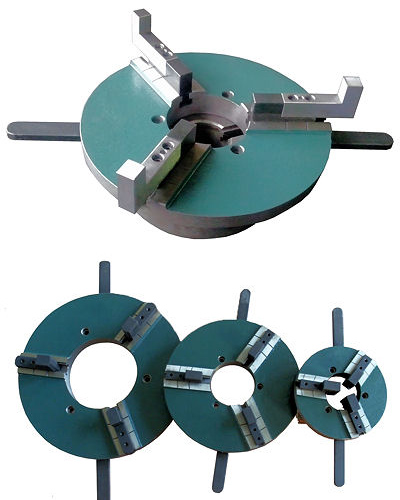

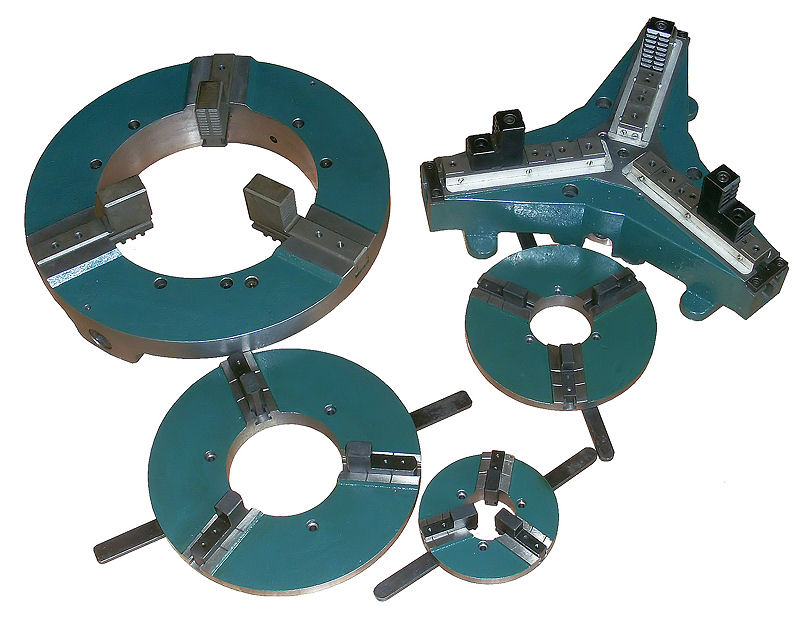

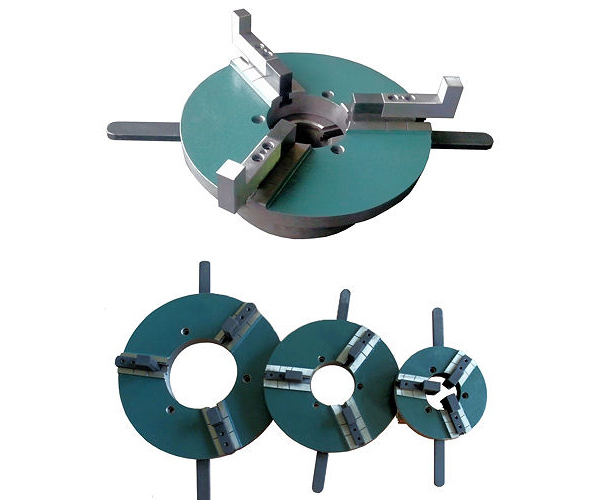

Зажимные патроны различной конструции для сварочных позиционеров

Зажимные патроны различной конструции для сварочных позиционеров


Зажимной патрон KD-300 с дополнительными губками


Зажимные патроны KD-400, KD-300, KD-200

Зажимной патрон KD-300 с дополнительными губками и Зажимные патроны KD-400, KD-300, KD-200

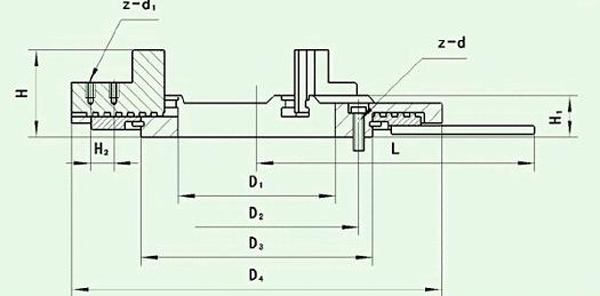

Установочные размеры зажимных патронов

Установочные размеры зажимных патронов

Модель / D1 / D2 / D3 / D4 / H / H1 / H2 / L / Z-d1 / Z-d
KD-200 / 80 / 100 / 120 / 200 / 67,5 / 39 / 21 / 200 / 6-M6 / 3-M8x35
KD-300 / 100 / 120 / 150 / 300 / 67,5 / 39 / 21 / 240 / 6-M6 / 3-M8x30
KD-400 / 170 / 220 / 250 / 400 / 95 / 45 / 25 / 300 / 6-M6 / 3-M10x40
KD-500 / 240 / 280 / 320 / 500 / 110 / 60 / 25 / 350 / 6-M6 / 3-M12x55
KD-600 / 365 / 400 / 425 / 600 / 170 / 105 / 40 / 425 / 6-M12 / 3-M12x110
KD-750 / 515 / 542,5 / 570 / 750 / 170 / 105 / 40 / 500 / 6-M12 / 3-M12x110


Для эффективной работы со сварочными позиционерами и сварочными роликовыми вращателями удобно спользовать штативы (держатели ) горелки и дополнительные регулируемые сварочные опоры
