Механические суппорты (салазки, слайдеры) предназначены для перемещения сварочных головок или горелок различных типов. Суппорты могут быть установлены поперек сварочного соединения (по одному или попарно в виде креста) для слежения за стыком. Они также могут располагаться вдоль сварного соединения, обеспечивая непосредственно сварочное движение.
Высокоточный слайдер, рассчитанный на тяжелый режим работы, является важным элементом системы автоматизации сварочных работ.
Суппорты могут приводиться в движение электродвигателем или вручную.
Суппорты с электродвигателем управляются либо блоком слежения по стыку, либо блоком позиционирования, либо непосредственно блоком управления сваркой (контроль дуги).
Помимо стандартных слайдеров могут изготавливаться суппорта под конкретное техническое задание клиента.
Ручные суппорты

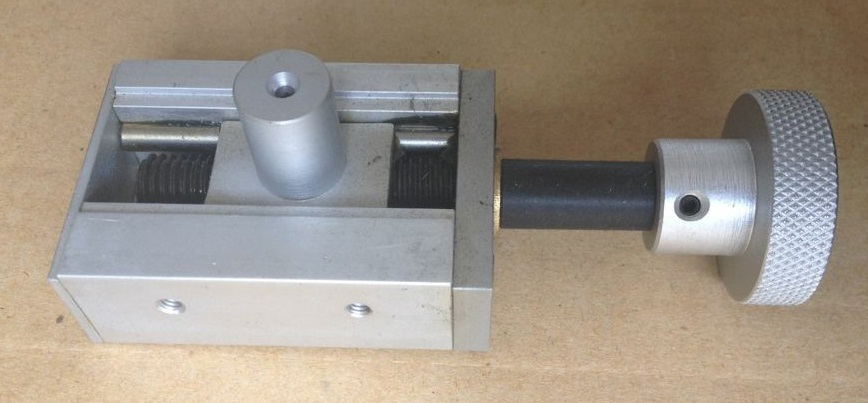

Прецизионные ручные суппорты имеют корпус из алюминиевого сплава, в котором установлен трапециевидный винт с бронзовой гайкой. Соединение нескольких одноосевых суппортов позволяет получать 2-х или 3-х осевой суппорт. Точность позиционирования обеспечивается точным фрезерованием, использование паза типа ласточкин хвост, использованием хромированных цилиндрических направляющих, а на средних и тяжелых моделях рельсовых или цилиндрических направляющих качения.
Ручные поворотные суппорты обеспечивают поворот сварочной головки или сварочной горелки на 360°.
Моторизованные суппорты
Прецизионные моторизованные суппорты имеют корпус, изготовленный из алюминиевого сплава. Высокая точность, скорость и плавность перемещения обеспечивается использованием шарико-винтовой передачей, рельсовых или цилиндрических направляющих качения.
Стандартные слайдеры с электроприводом имеют ход 100-200 мм и грузоподъемность 25 – 50 – 100 кг. В качестве приводов используются электродвигатели постоянного тока на 24 В, а также шаговые двигатели и серводвигатели, скомпонованные с редуктором. Устройства могут оборудоваться концевыми выключателями.
В комплект поставки двухосевых моторизованных суппортов входит пульт дистанционного управления с джойстиком и потенциометром для регулировки скорости.
