Система для автоматического отслеживания сварного шва (автоматический отслеживатель шва)
Система предназначена для автоматического отслеживания сварного шва с помощью джойстика в процессе сварки.При касании щупом краев шва подаётся управляющий сигнал на моторизованные салазки, на которых закреплена сварочная головка (горелка,) и она занимает правильное положение относительно шва.
Систему можно установить на любом сварочном оборудовании, как новом, так и уже работающем. Она легко и быстро монтируется (без сложных кронштейнов и интерфейсов) на манипуляторах, консолях, сварочных тракторах, позиционерах, роликовых стендах и сварочных машинах. При этом она совместима с большинством видов специальной оснастки.
Выпускается несколько моделей, которые отличаются грузоподъёмностью (до 100 кг) и диапазоном перемещения салазок (до 200 мм).
Система может применяться при дуговой сварке в защитном газе или под флюсом. Точность позиционирования составляет 0,25 мм.

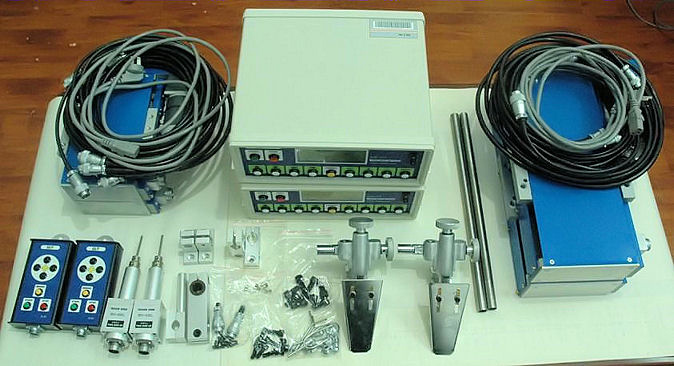

Комплект поставки системы для автоматического отслеживания сварного шва (автоматический отслеживатель шва)

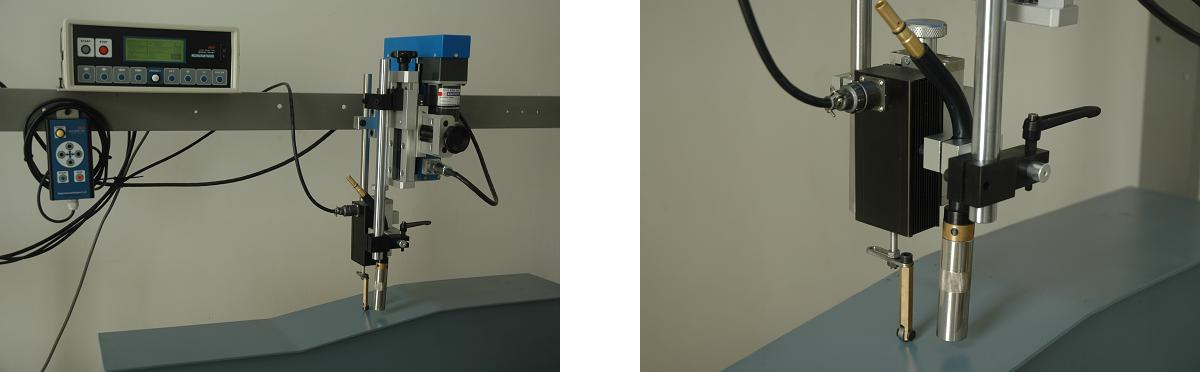

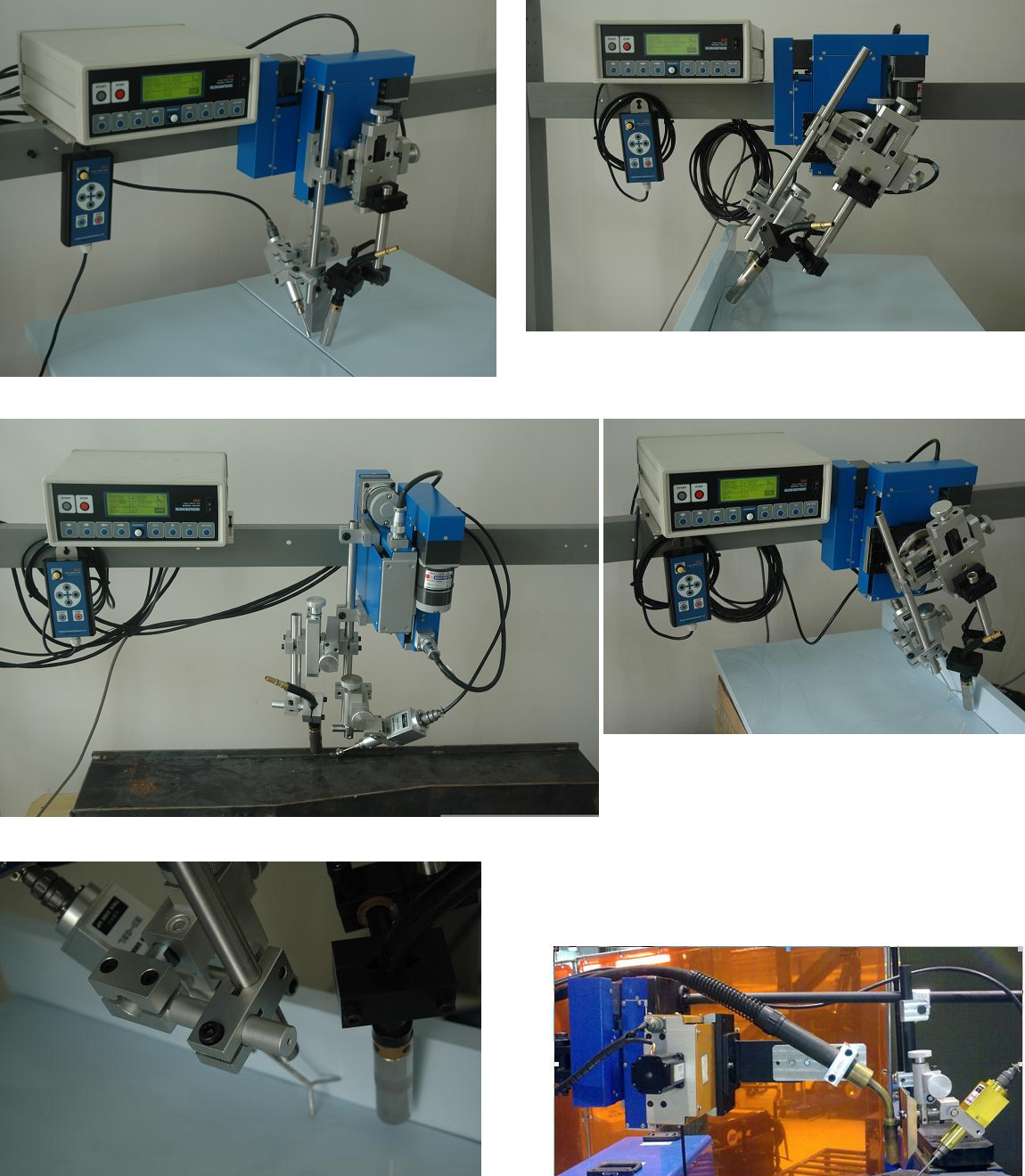

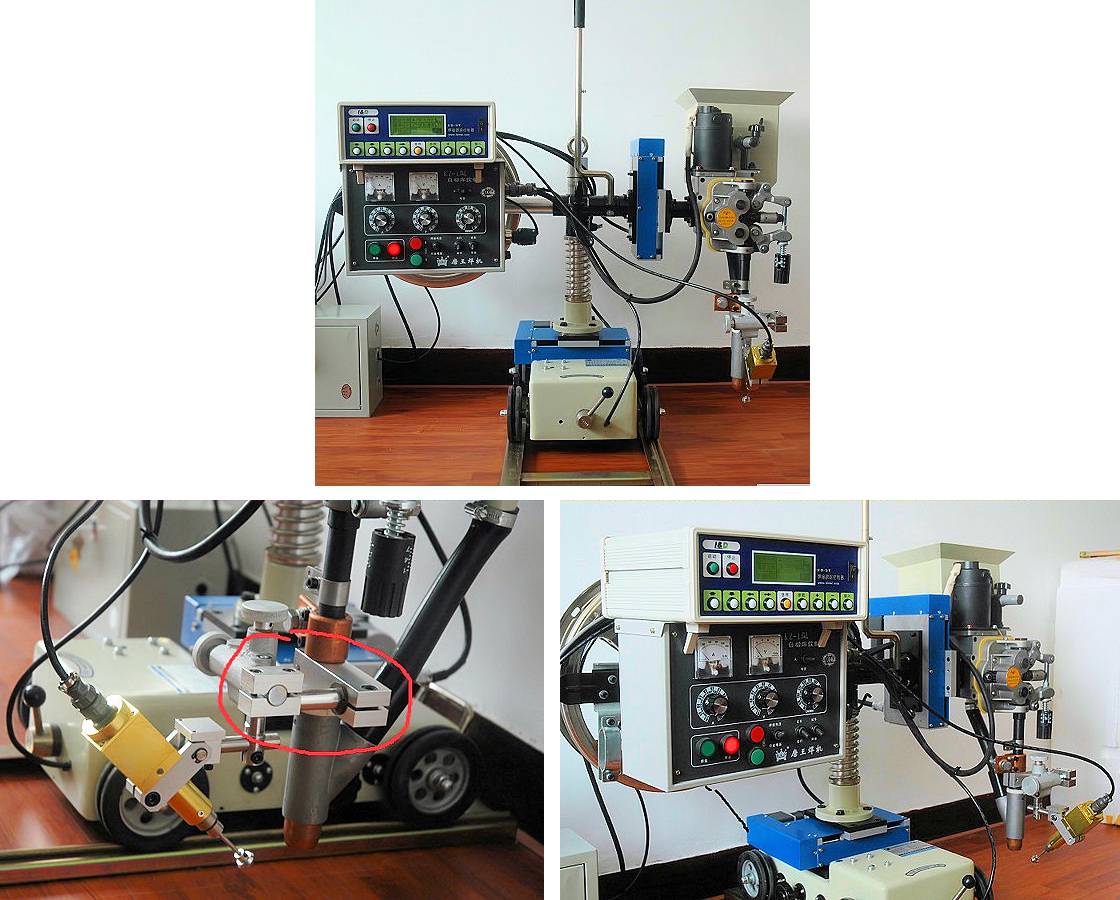

Примеры использования системы для отслеживания шва на сварочном тракторе

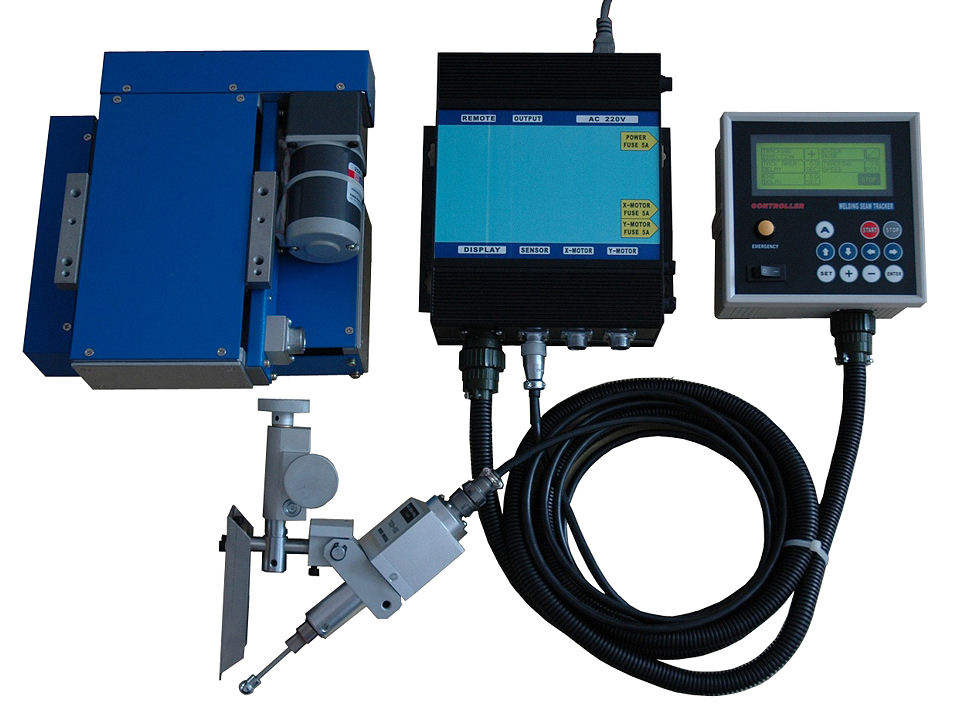

Новая модель системы слежения по шву. Блок управления имеет небольшие размеры и может встраиваться в шкаф управления сварочной установки. Настройка системы осуществляется с компактного пульта управления

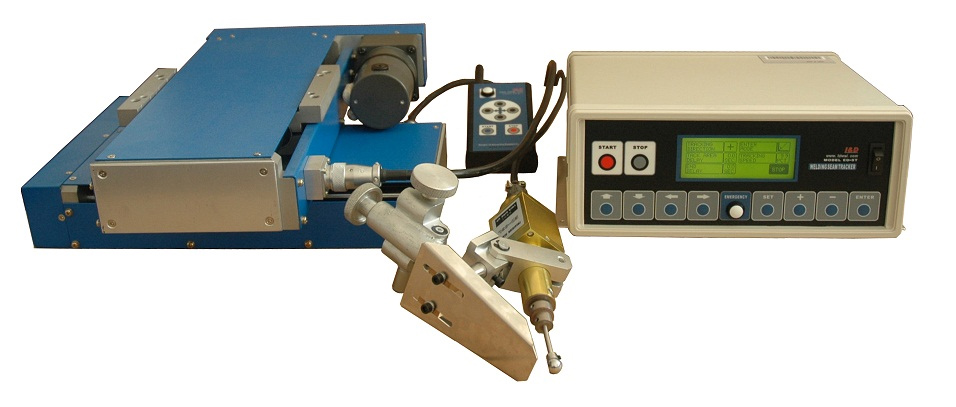

Тактильные системы слежения предназначены для автоматического позиционирования сварочной горелки или сварочной головки в процессе сварки.
Отслеживание может осуществляться по одной или двум осям.
Двухосевой пространственный датчик.

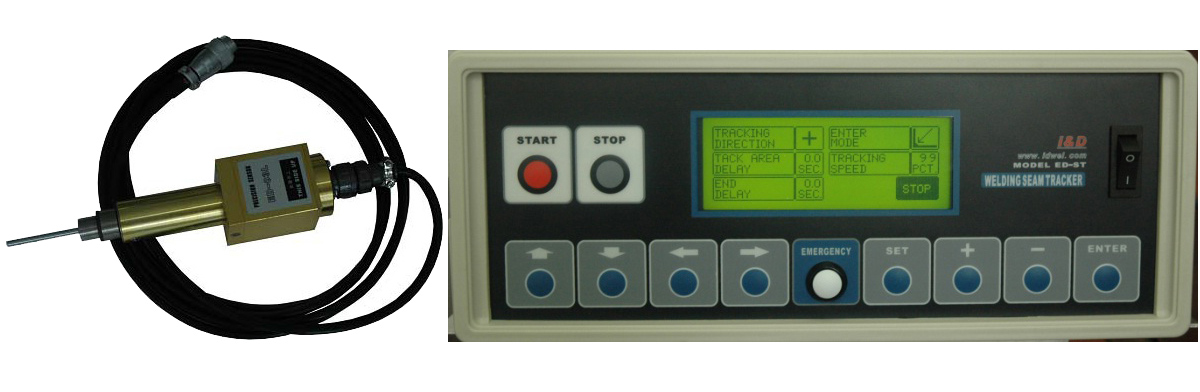

Блок управления системы автоматического слежения по стыку шва

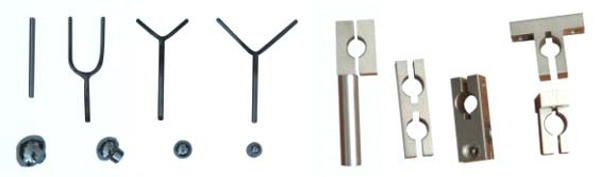

Виды щупов сенсора и кронштейны, используемые в автоматической системе слежения по стыку шва ED-ST

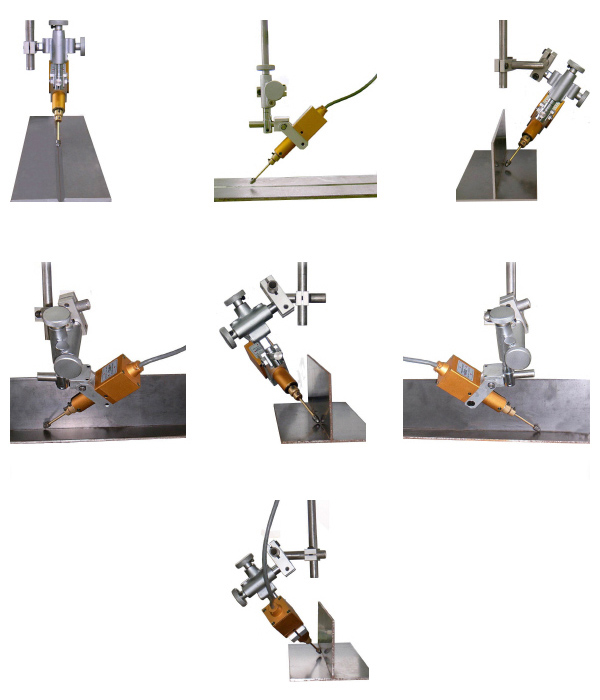

Возможные варианты установки сенсора

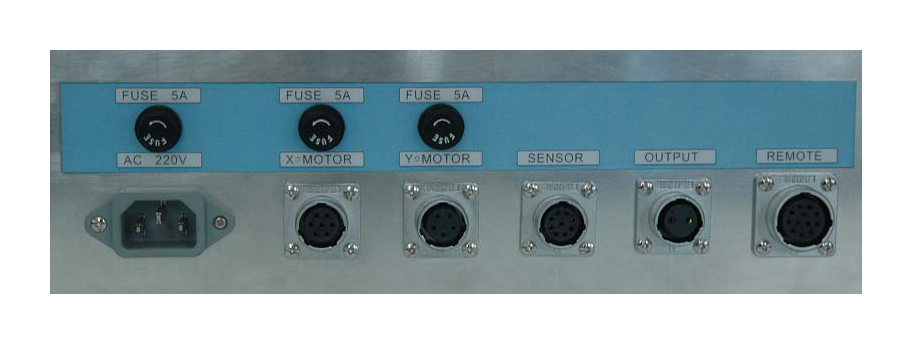

Задняя панель блока управления системы автоматического слежения по стыку шва
Примеры применения двух однопозиционных сенсоров для построения установки для сварки балки переменного сечения

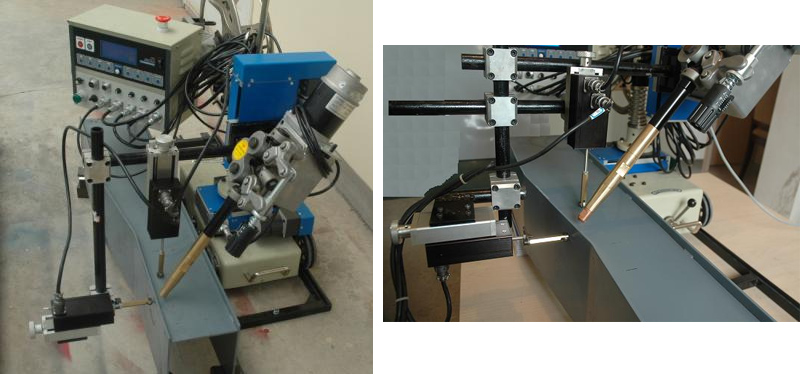

Примеры использования однопозиционного сенсора для создания сварочной установки с автоматическим отслеживанием сварного шва
Примеры использования двухпозиционного сенсора для создания установок с автоматическим слежением по стыку шва
Технические характеристики систем автоматического слежения по стыку шва
Модель - ED-ST05 / ED-ST10 / ED-ST20
Нагрузка, кг - 25 / 50 / 100
Рабочий ход, мм - 100 / 200 / 200
Скорость, мм/мин - 250 / 250 / 250
Точность, мм - ±0,25 / ±0,25 / ±0,25
Вес суппортов, кг - 13 / 20 / 30
Момент силы, кг*см - 700 / 1400 / 2800
Способ сварки - MIG/MAG, TIG / SAW / SAW (тандемная)
Функции управления - Направление движения, положение щупа, время задержки (при отслеживании), скорость отслеживания, время задержки (при окончании сварки)
