Легкие сварочные колонны (миниколонны)

Легкие сварочные колонны (миниколонны)

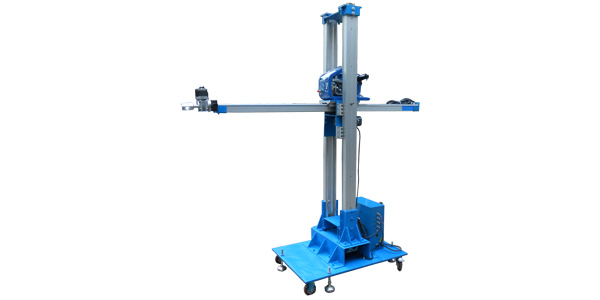

Легкая прецизионная сварочная колонна NHCZ -1515 (Колонна оснащена подающим механизмом - дополнительная опция)

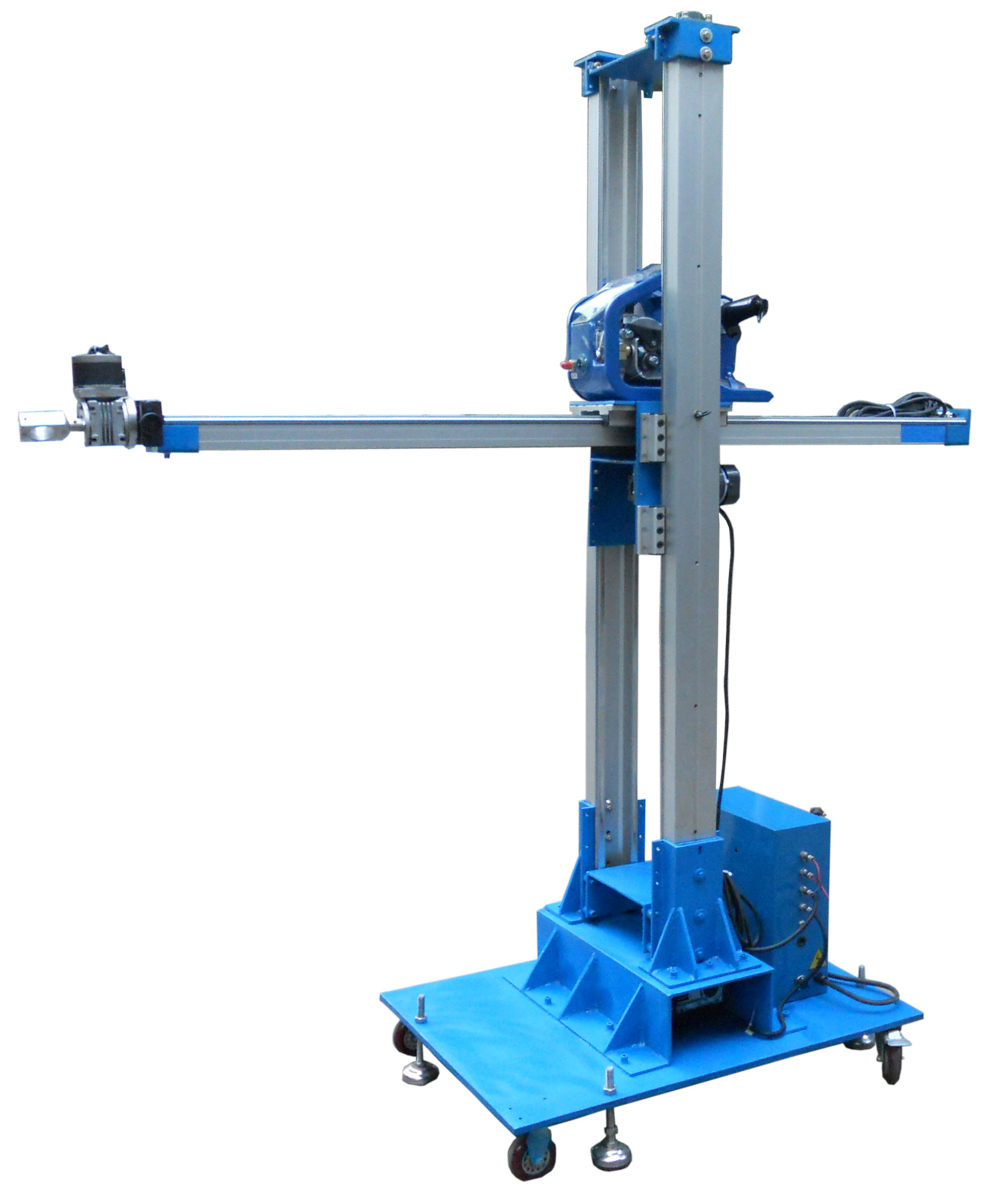

Легкая сварочная колонна NHCZ -1515

Колонна имеет П - образную конструкцию. Вертикальные стойки и горизонтальная консоль изготовлены из высокоточного алюминиевого профиля. Колонна перемещается на четырех колесах. Для фиксации в нужном положении имеется четыре стопора. По желанию заказчика, колонна может устанавливаться на рельсы. В комплект поставки входит пульт дистанционного управления, двухосевой суппорт (ход 50 мм) с держателем горелки.

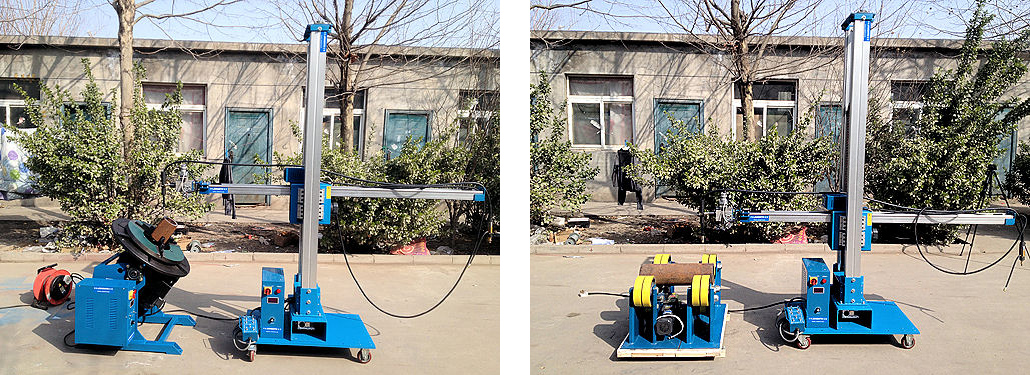

Использование колонны в составе сварочного центра на базе позиционера / роликового вращателя

Использование колонны в составе сварочного центра на базе позиционера

Использование колонны в составе сварочного центра на базе роликового вращателя


Технические характеристики NHCZ-1515

Параметры питащей сети В/Гц/Ф - 380/50/60/3
Рабочая зона по вертикали мм - 1400
Рабочая зона по горизонтали мм - 1300
Скорость подъема консоли мм/мин - 700
Скорость горизонтального перемещения консоли мм/мин - 200-1500
Конструкция - Электродвигатели с инверторным блоком управления, шариковинтовой привод перемещения консоли
Диапазон регулировки электрического слайдера крепления горелки, мм - 100х100
Размеры ВхДхШ мм - 2 300 х 2 200 х 620

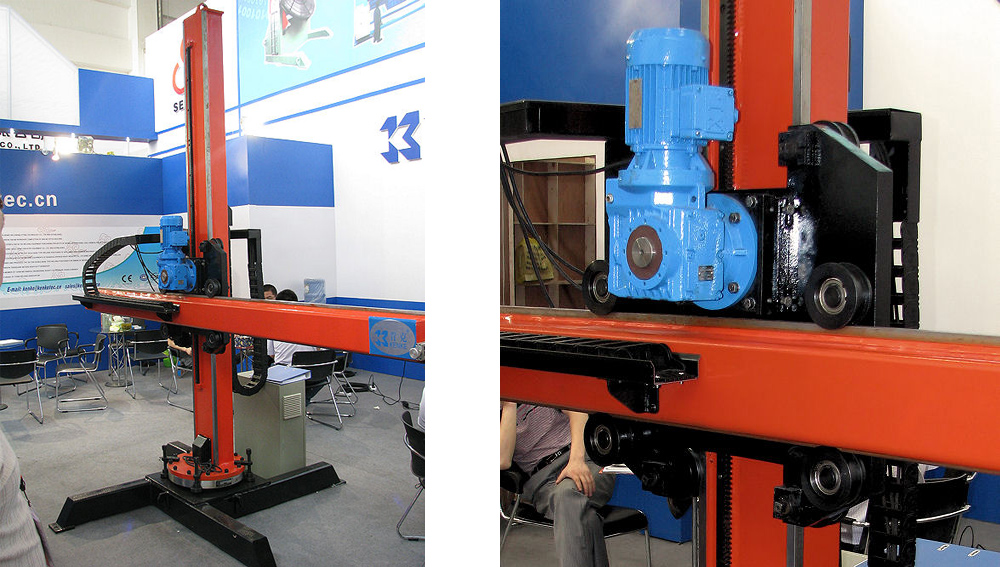

Поворотная миниколонна с реечной системой подъема горизонтальной консоли

Поворотная миниколонна с реечной системой подъема горизонтальной консоли

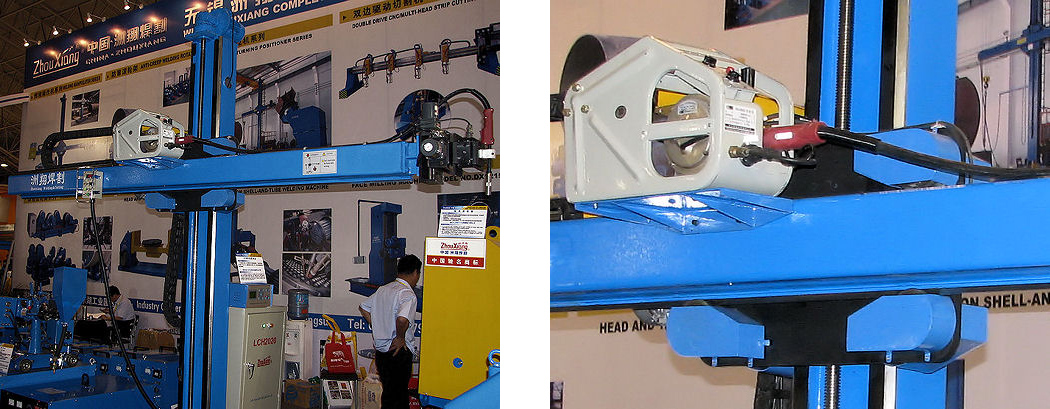

Миниколонна с винтовой системой подъема горизонтальной консоли

Миниколонна с винтовой системой подъема горизонтальной консоли

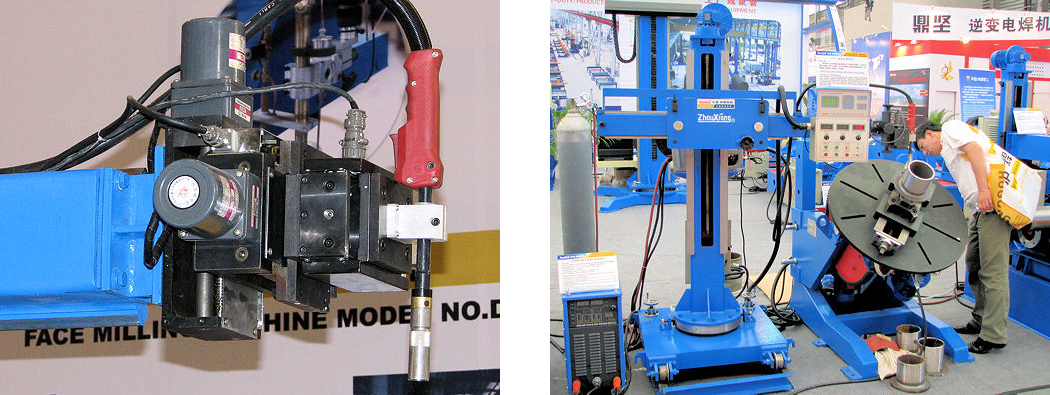

Двухосевой электрический слайдер, установленный на колонне; Сварочный комплекс, включающий миниколонну с осциллятором и сварочный позиционер с зажимным патроном

Двухосевой электрический слайдер, установленный на колонне

Сварочный комплекс, включающий миниколонну с осциллятором и сварочный позиционер с зажимным патроном
