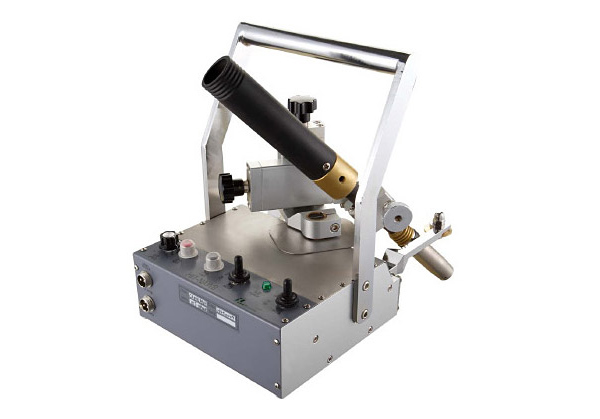

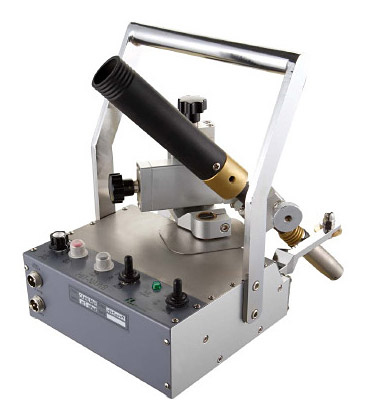

Сварочная каретка HIT- NAW
Благодаря повороту горелки в горизонтальной плоскости сварочная каретка позволяет сваривать без "мертвых" зон в начале и конце шва.- Компактная, лёгкая, мобильная и простая в эксплуатации
- Перемещается на четырех приводных роликах, покрытых термостойкой резиной, что обеспечивает плавность и непрерывность хода
- Встроенный блок управления с простым интерфейсом
- Основная область применения - сварка угловыми швами изделий с перегородками.
- Может оснащаться концевыми выключателями
- Не требуются направляющие рельсы. Постоянный магнит, установленный в нижней части, и колёса каретки фиксируют положение и задают направление движения.
Назначение
Свариваемый материал - Углеродистая сталь
Толщина листа - 4-16 мм
Типы сварных соединений - Сварка угловых швов в горизонтальном положении, сварка стыковых швов
Максимальная высота углового подъёма в процессе сварки - 8 мм
Максимальная ширина углового шва в процессе сварки - 38 мм
Свариваемые изделия - Тавровые стальные профили, двутавровые стальные профили, пластины и т.д.
Области применения - Производство стальных конструкций, судостроение, мостостроение, производство автомобилей, энергомашиностроение
Технические характеристики
Напряжение питающей сети В - ~ 220 / = 24
Потребляемая мощность Вт - 22
Скорость мм/мин - 0-700
Усилие прижима магнитов кг - 25
Регулировка горелки вверх/вниз, влево/вправо мм - 50 / 50
Угол регулировки горелки град - 90
Удержание на детали - постоянные магниты
Позиционирование - колеса
Масса кг - 7,3
Размеры мм - 217х298х218

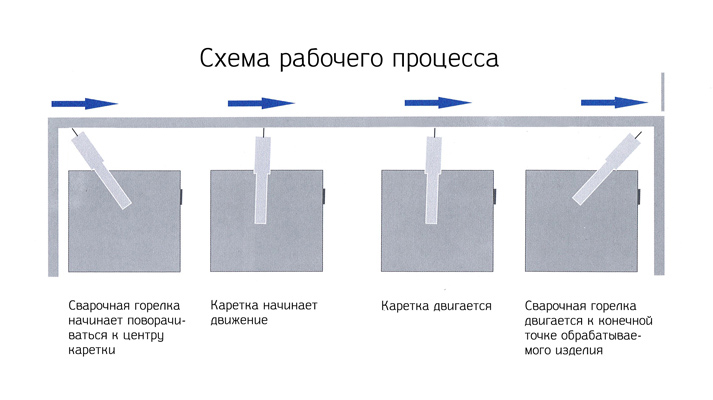

Схема рабочего процесса сварочной каретки HIT- NAW
