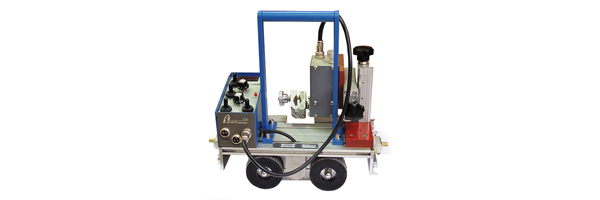

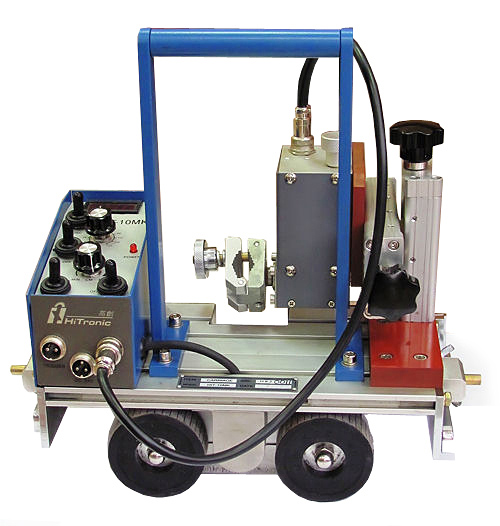

HIT-10MK
HIT-10MK

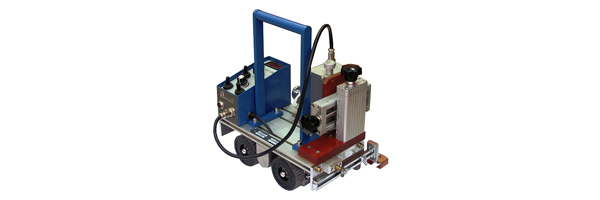

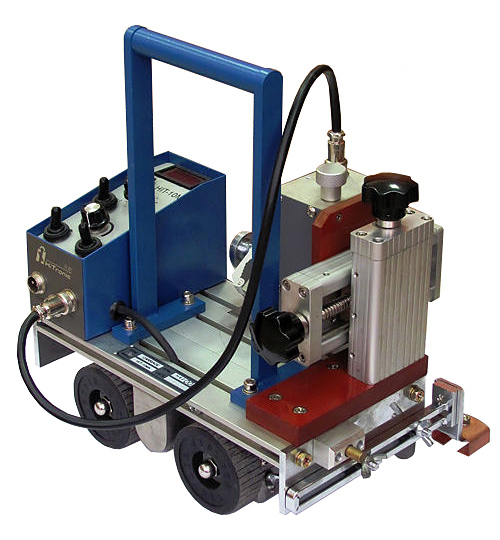

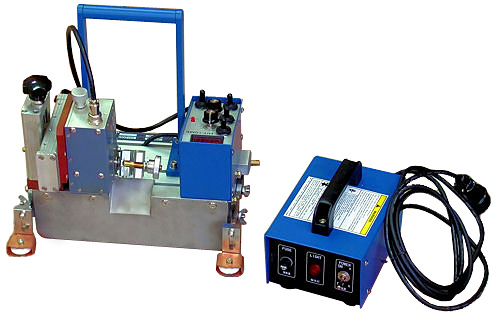

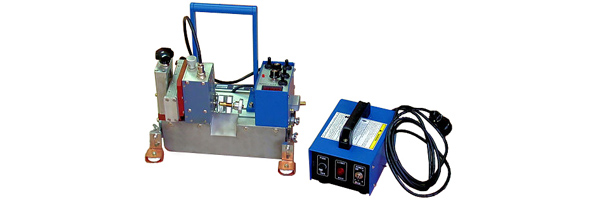

Каретка HIT-10MK и блок питания

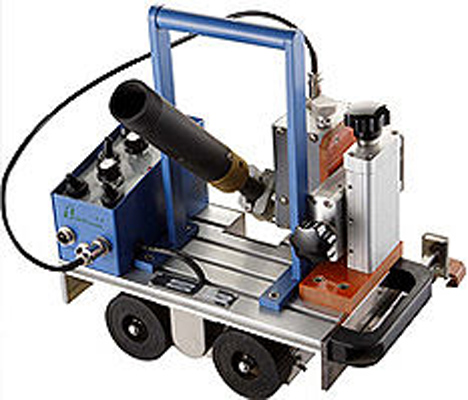

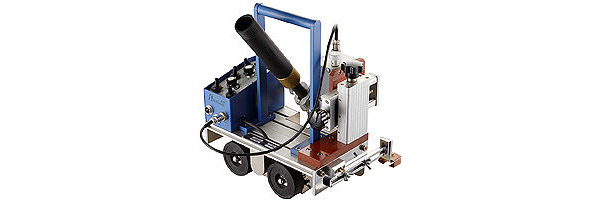

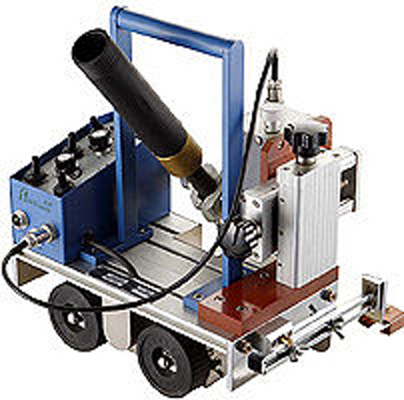

Сварочная каретка (тележка, минитрактор) HIT-10 (HIT-10M - Аналог сварочной каретки Koweld CS-71WE)
• Предназначена для сварки стыковых и угловых (тавровых) швов в вертикальном, горизонтальном или потолочном положении. Отличается простотой и доступной ценой• Слежение за стыком осуществляется при помощи двух направляющих роликов, которые в процессе работы опираются на вертикальное ребро. Движение стабилизируется постоянным магнитом, расположенным в нижней части корпуса. Этот же магнит позволяет сваривать вертикальные швы и швы в потолочном положении.
• Перемещается на четырех приводных роликах, покрытых термостойкой резиной
• Питание осуществляется от блока питания 220/24 В или через специальный блок от источника сварочного тока
• Пылезащитное, антимагнитное исполнение, безлюфтовая зубчатая передача
• Может оснащаться концевыми выключателями • Имеет цифровой индикатор, на котором выставляется скорость движения, а при работе показывается реальная скорость • Оснащается колебательным механизмом (осциллятором) маятникового типа • Возможно использование для сварки кольцевых швов диаметром более 1 000 мм

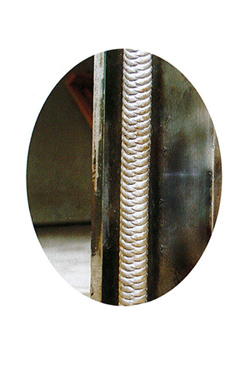

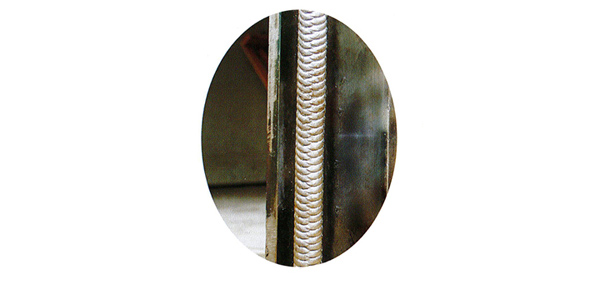

Образец сварочного шва, полученного с использованием каретки HIT-10MK

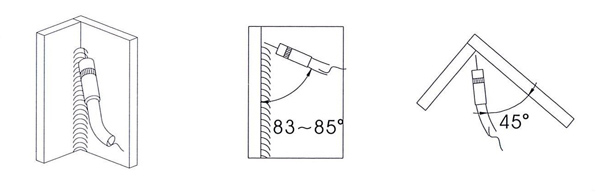

Положение горелки при сварке

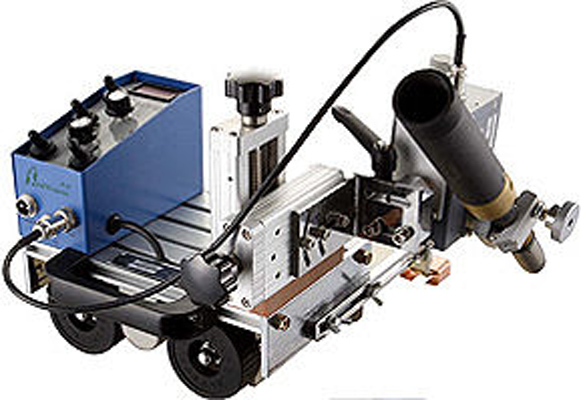

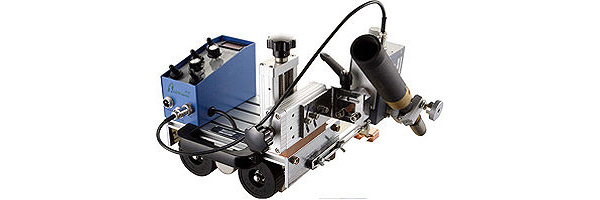

HIT-10
Базовая модель. Осциллятор с горелкой сбоку

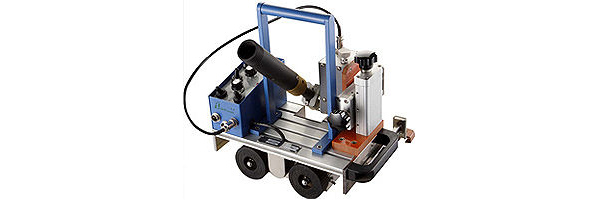

HIT-10M
Осциллятор с горелкой в центре каретки
HIT-10MK
Осциллятор с горелкой в центре каретки. Имеются концевые выключатели
Технические характеристики - HIT-10 / HIT-10M / HIT-10MK
Напряжение питающей сети В - 220/24 / 220/24 / 220/24
Потребляемая мощность Вт - 25 / 25 / 25
Скорость движения мм/мин - 0-900 / 0-900 / 0-900
Усилие прижима магнита кгс - 30 / 30 / 30
Регулировка горелки вверх/вниз мм - 55 / 55 / 55
Регулировка горелки влево/вправо мм - 65 / 65 / 65
Регулировка горелки угол град - 360 / 360 / 360
Вес кг - 8,6 / 8,5 / 8,5
Габариты, ДхШхВ мм - 430х215х245 / 285х260х260 / 300х260х260
